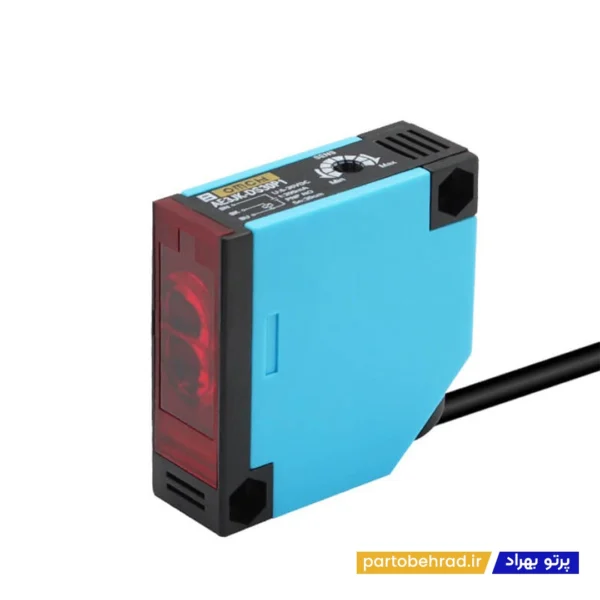

سنسور نوری یک طرفه OMCH مدل AE3JK-DS30P3

سنسور نوری یک طرفه OMCH مدل AE3JK-DS30P3 از نوع Diffuse Reflection است و برای تشخیص حضور و عبور اجسام در خطوط تولید، نوار نقاله، ماشین آلات صنعتی و سیستم های اتوماسیون مورد استفاده قرار می گیرد. این مدل دارای خروجی PNP با حالت NO+NC است و فاصله تشخیص آن 30 سانتی متر ±10% اعلام شده است.

در روش Diffuse Reflection، نور از سنسور به سمت جسم ارسال شده و بازتاب نور از سطح جسم توسط همان سنسور دریافت می شود؛ بنابراین برای تشخیص جسم به رفلکتور جداگانه نیاز ندارد. حساسیت سنسور نیز از طریق تنظیم کننده حساسیت قابل تنظیم است.

چرا سنسور نوری یک طرفه OMCH مدل AE3JK-DS30P3 انتخاب مناسبی است؟

مدل AE3JK-DS30P3 برای کاربردهایی مناسب است که نیاز به تشخیص اجسام و ارسال سیگنال به PLC یا مدار کنترل وجود دارد. فرستنده و گیرنده در یک مجموعه قرار دارند و همین موضوع باعث می شود نصب سنسور نسبت به مدل های دوطرفه ساده تر باشد.

ویژگی اصلی این مدل خروجی PNP با حالت NO+NC است. این ساختار امکان استفاده از دو وضعیت خروجی را در مدار کنترل فراهم می کند و برای سیستم های اتوماسیون صنعتی و کنترل ماشین آلات مناسب است. طبق مشخصات OMCH، این مدل برای تشخیص اجسام شفاف و مات طراحی شده و فاصله تشخیص آن 30 سانتی متر ±10% است.

کاربردهای سنسور نوری یک طرفه OMCH مدل AE3JK-DS30P3

تشخیص حضور قطعات

تشخیص عبور محصولات

شمارش قطعات

کنترل نوار نقاله

ماشین آلات بسته بندی

خطوط تولید صنعتی

خطوط مونتاژ

تشخیص موقعیت محصولات

تجهیزات انتقال مواد

ماشین آلات صنعتی

سیستم های اتوماسیون صنعتی

کنترل فرآیند تولید

مدارهای فرمان و کنترل

ویژگی های تکمیلی سنسور نوری یک طرفه OMCH مدل AE3JK-DS30P3

برند : OMCH

مدل : AE3JK-DS30P3

نوع محصول : سنسور نوری یک طرفه

روش تشخیص : Diffuse Reflection

نوع خروجی : PNP

حالت خروجی : NO+NC

نوع تغذیه : DC

ولتاژ تغذیه : DC 12 تا 24 ولت

محدوده تغذیه : DC 6 تا 36 ولت

فاصله تشخیص : 30 سانتی متر ±10%

تنظیم فاصله تشخیص : تنظیم کننده حساسیت

نوع جسم قابل تشخیص : اجسام شفاف و مات

منبع نور : مادون قرمز 660 نانومتر

زمان پاسخ : حدود 1 تا 30 میلی ثانیه

فرکانس پاسخ : حدود 0.5 کیلوهرتز برای نوع DC

تأخیر اتصال : حدود 1.5 میلی ثانیه

درجه حفاظت : IP65

دمای کاری : 30- تا 65+ درجه سانتی گراد

ابعاد : 18 × 50 × 50 میلی متر

طول کابل : 2 متر

جریان مصرفی : حداکثر 3VA

خروجی کنترلی : حداکثر 2A

مزایا و معایب سنسور نوری یک طرفه OMCH مدل AE3JK-DS30P3

مزایا

تشخیص بدون نیاز به رفلکتور

خروجی PNP

دارای حالت NO+NC

فاصله تشخیص 30 سانتی متر

قابلیت تنظیم حساسیت

مناسب برای تشخیص اجسام شفاف و مات

تغذیه DC

مناسب برای اتصال به PLC

درجه حفاظت IP65

مناسب برای خطوط تولید و نوار نقاله

معایب

عملکرد تشخیص به میزان بازتاب نور از سطح جسم وابسته است.

رنگ و جنس سطح جسم می تواند روی عملکرد سنسور تأثیر بگذارد.

برای اجسام بسیار تیره یا براق، تنظیم حساسیت اهمیت بیشتری دارد.

خروجی PNP باید با نوع ورودی PLC یا مدار کنترل سازگار باشد.

ویژگی های کوتاه سنسور نوری یک طرفه OMCH مدل AE3JK-DS30P3

• برند : OMCH
• مدل : AE3JK-DS30P3
• نوع سنسور : نوری یک طرفه
• روش تشخیص : Diffuse Reflection
• نوع خروجی : PNP
• حالت خروجی : NO+NC
• نوع تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 30 سانتی متر ±10%
• تنظیم فاصله : تنظیم حساسیت
• نوع جسم : شفاف و مات
• منبع نور : مادون قرمز 660 نانومتر
• زمان پاسخ : حدود 1 تا 30 میلی ثانیه
• درجه حفاظت : IP65
• ابعاد : 18 × 50 × 50 میلی متر
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و عبور اجسام
• مناسب برای : خطوط تولید، نوار نقاله و اتوماسیون صنعتی

نکته مهم

قبل از خرید سنسور نوری یک طرفه OMCH مدل AE3JK-DS30P3، نوع خروجی PNP و NO+NC، ولتاژ تغذیه و نوع ورودی PLC یا مدار کنترل را بررسی کنید.

این مدل با AE3JK-DS30N3 تفاوت اصلی در نوع خروجی دارد؛ مدل N3 دارای خروجی NPN با حالت NO+NC است، در حالی که AE3JK-DS30P3 دارای خروجی PNP با حالت NO+NC است. مدل های P1 و P2 نیز به ترتیب نسخه های PNP با حالت NO و NC هستند.

فاصله تشخیص مدل AE3JK-DS30P3 برابر 30 سانتی متر ±10% است و با تنظیم کننده حساسیت قابل تنظیم است.

چرا سنسور نوری یک طرفه OMCH مدل AE3JK-DS30P3 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های اتوماسیون صنعتی، تشخیص دقیق حضور و عبور قطعات برای کنترل خودکار فرآیند اهمیت زیادی دارد. سنسور نوری یک طرفه OMCH مدل AE3JK-DS30P3 با روش Diffuse Reflection، خروجی PNP از نوع NO+NC و فاصله تشخیص 30 سانتی متر می تواند برای تشخیص محصولات و قطعات در مسیرهای مختلف مورد استفاده قرار گیرد.

استفاده از این سنسور در خطوط تولید، نوار نقاله، ماشین آلات بسته بندی و تجهیزات انتقال مواد می تواند به خودکارسازی فرآیند، شمارش محصولات و کنترل موقعیت قطعات کمک کند.
