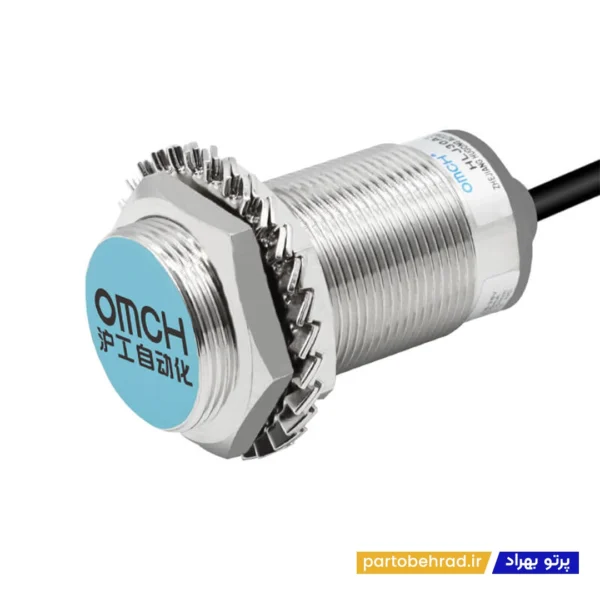

سنسور القایی OMCH مدل HLJ30A3-15-Z/P3-T

سنسور القایی OMCH مدل HLJ30A3-15-Z/P3-T یک سنسور مجاورتی القایی از نوع Unshielded (غیرشیلد) است که برای تشخیص بدون تماس اجسام فلزی در تجهیزات صنعتی، خطوط تولید، ماشین‌آلات و سیستم‌های اتوماسیون استفاده می‌شود. این مدل دارای خروجی PNP با حالت NO+NC بوده و فاصله تشخیص آن 15 میلی‌متر ±10% است. ساختار غیرشیلد این سنسور باعث می‌شود برای نصب و تشخیص فلز در فاصله مشخص، فضای بیشتری در اطراف سطح سنسور مورد توجه قرار گیرد.

مدل HLJ30A3-15-Z/P3-T در بدنه استوانه‌ای با رزوه M30×1.5 تولید شده و برای تشخیص فلزات مغناطیسی طراحی شده است. فاصله تشخیص اسمی 15 میلی‌متر بوده و سنسور می‌تواند فلزات غیرمغناطیسی را نیز تشخیص دهد، هرچند فاصله تشخیص در این حالت کاهش پیدا می‌کند.

چرا سنسور القایی OMCH مدل HLJ30A3-15-Z/P3-T انتخاب مناسبی است؟

یکی از ویژگی‌های مهم این مدل، خروجی PNP با حالت NO+NC است که امکان استفاده از هر دو وضعیت باز و بسته را در مدار کنترل فراهم می‌کند. تغذیه این مدل از نوع DC بوده و ولتاژ کاری آن 12 تا 24 ولت DC است؛ همچنین محدوده تغذیه 6 تا 36 ولت DC اعلام شده است.

این سنسور با فرکانس پاسخ 0.5 کیلوهرتز، درجه حفاظت IP67 و بدنه برنجی با روکش نیکل، برای کاربردهای مختلف صنعتی و محیط‌هایی که نیاز به تشخیص مطمئن قطعات فلزی دارند مناسب است.

کاربردهای سنسور القایی OMCH مدل HLJ30A3-15-Z/P3-T

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات

شمارش قطعات فلزی

تشخیص انتهای مسیر

کنترل حرکت تجهیزات

کنترل نوار نقاله

ماشین‌آلات بسته‌بندی

خطوط مونتاژ

خطوط تولید صنعتی

تجهیزات اتوماسیون صنعتی

ماشین‌آلات CNC

سیستم‌های کنترل و فرمان

ویژگی‌های تکمیلی سنسور القایی OMCH مدل HLJ30A3-15-Z/P3-T

برند : OMCH

مدل : HLJ30A3-15-Z/P3-T

نوع محصول : سنسور القایی

نوع سنسور : Proximity Sensor

نوع نصب : Unshielded / غیرشیلد

نوع خروجی : PNP

حالت خروجی : NO+NC

تعداد سیم : 4 سیمه

نوع تغذیه : DC

ولتاژ تغذیه : DC 12 تا 24 ولت

محدوده تغذیه : DC 6 تا 36 ولت

فاصله تشخیص : 15 میلی‌متر ±10%

فاصله تنظیم : 0 تا 13 میلی‌متر

موضوع تشخیص : فلزات مغناطیسی

جسم استاندارد تشخیص : آهن SPCC با ابعاد 54×54×1 میلی‌متر

فرکانس پاسخ : 0.5 کیلوهرتز

جریان مصرفی : حداکثر 13 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

رزوه بدنه : M30×1.5

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور القایی OMCH مدل HLJ30A3-15-Z/P3-T

مزایا

خروجی PNP

دارای حالت NO+NC

فاصله تشخیص 15 میلی‌متر

طراحی غیرشیلد

بدنه استاندارد M30

مناسب برای تشخیص قطعات فلزی

تغذیه DC

فرکانس پاسخ 0.5 کیلوهرتز

درجه حفاظت IP67

مناسب برای محیط‌های صنعتی

دارای حفاظت در برابر اتصال معکوس و اتصال کوتاه

معایب

برای تشخیص اجسام غیرفلزی مناسب نیست.

فاصله تشخیص فلزات غیرمغناطیسی کمتر از فاصله اسمی خواهد بود.

به دلیل طراحی غیرشیلد، هنگام نصب باید فاصله مناسب از فلزات اطراف رعایت شود.

خروجی PNP باید با ورودی PLC یا مدار کنترل سازگار باشد.

ویژگی‌های کوتاه سنسور القایی OMCH مدل HLJ30A3-15-Z/P3-T

• برند : OMCH
• مدل : HLJ30A3-15-Z/P3-T
• نوع سنسور : القایی
• نوع نصب : غیرشیلد
• خروجی : PNP
• حالت خروجی : NO+NC
• تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• فاصله تشخیص : 15 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 13 میلی‌متر
• فرکانس پاسخ : 0.5 کیلوهرتز
• بدنه : M30×1.5
• جنس بدنه : برنج با روکش نیکل
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص و موقعیت‌یابی قطعات فلزی

نکته مهم

قبل از خرید سنسور القایی OMCH مدل HLJ30A3-15-Z/P3-T، نوع خروجی PNP، حالت NO+NC، ولتاژ تغذیه و ابعاد M30×1.5 را با تجهیزات کنترل و شرایط نصب خود مطابقت دهید.

در سری HLJ30A3-15، مدل‌های N1، N2 و N3 به‌ترتیب نسخه‌های NPN با حالت‌های NO، NC و NO+NC هستند و مدل‌های P1، P2 و P3 نسخه‌های PNP با همین حالت‌های خروجی محسوب می‌شوند. مدل P3 دارای خروجی PNP و حالت NO+NC است.

چرا سنسور القایی OMCH مدل HLJ30A3-15-Z/P3-T به سیستم برق صنعتی شما کمک می‌کند؟

در بسیاری از سیستم‌های اتوماسیون، تشخیص دقیق موقعیت قطعات فلزی بدون تماس مستقیم اهمیت زیادی دارد. سنسور القایی OMCH مدل HLJ30A3-15-Z/P3-T با فاصله تشخیص 15 میلی‌متر، خروجی PNP و حالت NO+NC می‌تواند برای تشخیص موقعیت و حضور قطعات فلزی در خطوط تولید و ماشین‌آلات مورد استفاده قرار گیرد.

بدنه M30×1.5، طراحی غیرشیلد، درجه حفاظت IP67 و مدارهای حفاظتی داخلی، این مدل را برای استفاده در تجهیزات صنعتی و سیستم‌های کنترل خودکار مناسب می‌کند.
