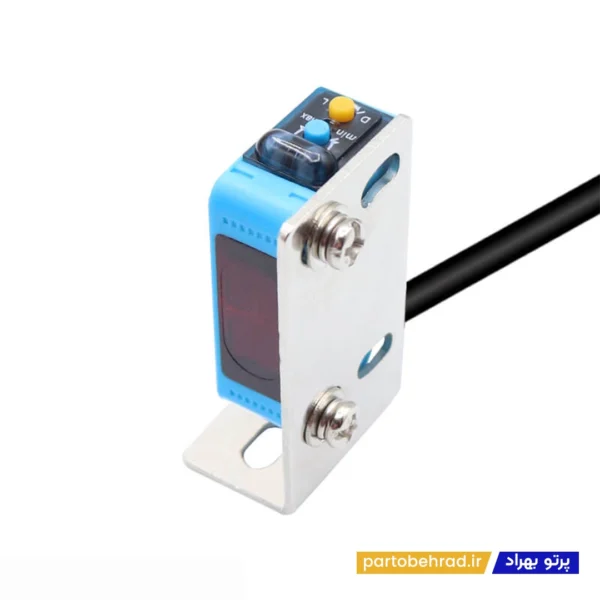

سنسور نوری یک طرفه OMCH مدل AE3Z-D81

سنسور نوری یک طرفه OMCH مدل AE3Z-D81 یکی از تجهیزات کاربردی در سیستم های اتوماسیون صنعتی، خطوط تولید، ماشین آلات و تجهیزات کنترلی است که برای تشخیص اجسام بدون تماس مستقیم مورد استفاده قرار می گیرد. این محصول از نوع Diffuse Photoelectric Sensor بوده و فرستنده و گیرنده نوری در یک بدنه قرار دارند. سنسور با ارسال نور مادون قرمز و دریافت نور بازتاب شده از سطح جسم، حضور یا موقعیت آن را تشخیص داده و خروجی کنترلی را تغییر می دهد.

سنسور نوری OMCH مدل AE3Z-D81 دارای بدنه مربعی با ابعاد 31×20×10.8 میلی متر، خروجی PNP از نوع NO و فاصله تشخیص قابل تنظیم در محدوده 5 تا 100 میلی متر است. این مدل با تغذیه DC 12 تا 24 ولت کار می کند و در محدوده 6 تا 36 ولت DC نیز قابل استفاده است. زمان پاسخ 1 میلی ثانیه و درجه حفاظت IP65، این سنسور را برای بسیاری از کاربردهای تشخیص در تجهیزات صنعتی مناسب می کند.

چرا سنسور نوری یک طرفه OMCH مدل AE3Z-D81 انتخاب مناسبی است؟

سنسور نوری یک طرفه OMCH مدل AE3Z-D81 به دلیل طراحی کوچک و مربعی، امکان نصب در فضاهای محدود ماشین آلات و تجهیزات اتوماسیون را فراهم می کند. عملکرد Diffuse باعث می شود فرستنده و گیرنده در یک واحد قرار داشته باشند و برای تشخیص جسم نیازی به نصب یک فرستنده و گیرنده جداگانه نباشد.

فاصله تشخیص این مدل از 5 تا 100 میلی متر قابل تنظیم است و می توان آن را متناسب با موقعیت جسم و نیاز سیستم تنظیم کرد. خروجی PNP NO نیز امکان استفاده از سنسور را در مدارهای فرمان و ورودی های مناسب PLC فراهم می کند.

زمان پاسخ 1 میلی ثانیه، منبع نور مادون قرمز 660 نانومتر و حفاظت های الکتریکی داخلی، از دیگر ویژگی هایی هستند که استفاده از AE3Z-D81 را در سیستم های کنترل و تشخیص صنعتی کاربردی می کنند.

کاربردهای سنسور نوری یک طرفه OMCH مدل AE3Z-D81 در سیستم های برق صنعتی

تشخیص حضور قطعات در خطوط تولید

شمارش قطعات و محصولات

تشخیص موقعیت قطعات

کنترل عبور محصولات

ماشین آلات بسته بندی

سیستم های نوار نقاله

تجهیزات مونتاژ صنعتی

ماشین آلات اتوماسیون

تشخیص اجسام شفاف و مات

اتصال به PLC و کنترلرهای صنعتی

مدارهای فرمان و کنترل

ویژگی های تکمیلی سنسور نوری یک طرفه OMCH مدل AE3Z-D81

نوع محصول: سنسور نوری یک طرفه از نوع Diffuse

نوع بدنه: مربعی

ابعاد: 31×20×10.8 میلی متر

نوع خروجی: PNP NO

فاصله تشخیص: 5 تا 100 میلی متر

نوع جسم قابل تشخیص: اجسام شفاف و مات

تنظیم فاصله تشخیص: دارد

زمان پاسخ: 1 میلی ثانیه

تأخیر اتصال: 1.5 میلی ثانیه

منبع نور: مادون قرمز 660 نانومتر

ولتاژ تغذیه: DC 12 تا 24 ولت

محدوده تغذیه: DC 6 تا 36 ولت

جریان مصرفی: حداکثر 20 میلی آمپر

جریان خروجی کنترلی: حداکثر 200 میلی آمپر

حفاظت مدار: حفاظت در برابر اتصال معکوس، جذب اضافه ولتاژ و اتصال کوتاه بار

دمای کاری و نگهداری: 30- تا 65+ درجه سانتی گراد

رطوبت کاری و نگهداری: 35 تا 95 درصد RH

مقاومت عایقی: حداقل 50 مگااهم

جنس بدنه: برنج با روکش نیکل و ABS

جنس لنز: PMMA

درجه حفاظت: IP65

طول کابل: 2 متر

مزایا و معایب سنسور نوری یک طرفه OMCH مدل AE3Z-D81

مزایا

طراحی کوچک و مناسب برای فضاهای محدود

خروجی PNP از نوع NO

فاصله تشخیص قابل تنظیم از 5 تا 100 میلی متر

زمان پاسخ سریع 1 میلی ثانیه

منبع نور مادون قرمز 660 نانومتر

قابلیت تشخیص اجسام شفاف و مات

تغذیه DC 12 تا 24 ولت

حفاظت در برابر اتصال معکوس و اتصال کوتاه بار

مناسب برای اتصال به PLC و کنترلرهای صنعتی

درجه حفاظت IP65

طول کابل 2 متر

معایب

برای PLC یا کنترلرهایی با ورودی NPN باید از مدل دارای خروجی سازگار استفاده شود.

در عملکرد Diffuse، میزان بازتاب سطح جسم می تواند بر عملکرد و فاصله واقعی تشخیص تأثیر بگذارد.

در محیط های دارای گردوغبار یا تغییر زیاد در ویژگی بازتابی جسم، تنظیم دقیق حساسیت اهمیت بیشتری پیدا می کند.

ویژگی های کوتاه سنسور نوری یک طرفه OMCH مدل AE3Z-D81

• برند: OMCH
• مدل: AE3Z-D81
• نوع محصول: سنسور نوری یک طرفه
• نوع عملکرد: Diffuse Photoelectric
• نوع بدنه: مربعی
• ابعاد: 31×20×10.8 میلی متر
• نوع خروجی: PNP NO
• فاصله تشخیص: 5 تا 100 میلی متر
• منبع نور: مادون قرمز 660 نانومتر
• ولتاژ تغذیه: DC 12-24V
• زمان پاسخ: 1ms
• درجه حفاظت: IP65
• طول کابل: 2 متر
• کاربرد: تشخیص حضور، موقعیت و عبور قطعات
• مناسب برای: اتوماسیون صنعتی، PLC و ماشین آلات

نکته مهم

سنسور نوری یک طرفه OMCH مدل AE3Z-D81 دارای خروجی PNP NO است؛ بنابراین هنگام خرید و سیم کشی باید نوع خروجی سنسور با ورودی PLC یا کنترلر مطابقت داشته باشد. همچنین فاصله تشخیص این مدل در محدوده 5 تا 100 میلی متر قابل تنظیم است و انتخاب تنظیم مناسب باید بر اساس فاصله واقعی جسم از سنسور انجام شود. مشخصات رسمی OMCH همچنین استفاده از این مدل برای تشخیص اجسام شفاف و مات را اعلام می کند.

چرا سنسور نوری یک طرفه OMCH مدل AE3Z-D81 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های اتوماسیون صنعتی، تشخیص سریع و بدون تماس قطعات می تواند نقش مهمی در کنترل فرآیند، شمارش محصولات و جلوگیری از خطاهای مکانیکی داشته باشد. سنسور نوری OMCH مدل AE3Z-D81 با طراحی جمع وجور، فاصله تشخیص قابل تنظیم، زمان پاسخ 1 میلی ثانیه و خروجی PNP، امکان تشخیص اجسام و ارسال سیگنال به مدار کنترل را فراهم می کند.

حفاظت در برابر اتصال معکوس، اضافه ولتاژ و اتصال کوتاه بار نیز به افزایش قابلیت اطمینان سنسور در کاربردهای صنعتی کمک می کند. استفاده از AE3Z-D81 در خطوط تولید، ماشین آلات بسته بندی، تجهیزات مونتاژ و سیستم های نوار نقاله می تواند فرآیند تشخیص و کنترل قطعات را ساده تر و سریع تر کند.
