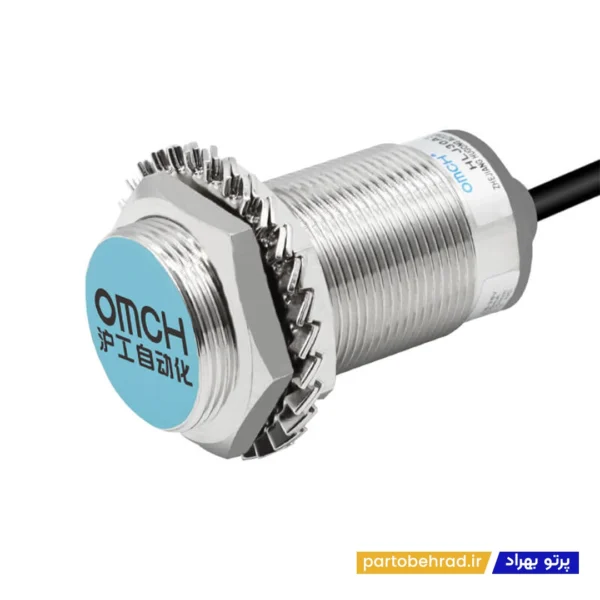

سنسور خازنی OMCH مدل HLJC30A3-H-J/A1

سنسور خازنی OMCH مدل HLJC30A3-H-J/A1 یک سنسور مجاورتی خازنی با بدنه فلزی M30×1.5 است که برای تشخیص بدون تماس انواع مواد و اجسام در سیستم‌های اتوماسیون صنعتی، ماشین‌آلات، خطوط تولید و تجهیزات کنترل استفاده می‌شود. سنسورهای خازنی برخلاف سنسورهای القایی تنها به فلزات محدود نیستند و می‌توانند موادی مانند پلاستیک، شیشه، چوب، پودر، دانه‌های مختلف و مایعات را نیز بر اساس تغییر ظرفیت خازنی تشخیص دهند.

مدل HLJC30A3-H-J/A1 دارای خروجی AC دو سیمه NO بوده و برای کاربردهایی طراحی شده است که نیاز به تشخیص مواد مختلف و ارسال سیگنال به مدار فرمان دارند. این مدل از ساختار Non-Flush استفاده می‌کند و فاصله تشخیص آن 20 میلی‌متر ±10% است؛ بنابراین نسبت به مدل‌های H1 با فاصله تشخیص 10 میلی‌متر، برای کاربردهایی که فاصله بیشتری بین سنسور و جسم هدف وجود دارد مناسب‌تر است. مشخصات سری H شرکت OMCH نیز فاصله تشخیص 20 میلی‌متر و تنظیم 0 تا 18 میلی‌متر را برای این ساختار اعلام می‌کند.

چرا سنسور خازنی OMCH مدل HLJC30A3-H-J/A1 انتخاب مناسبی است؟

یکی از مهم‌ترین مزیت‌های HLJC30A3-H-J/A1 قابلیت تشخیص طیف گسترده‌ای از مواد است. در سنسورهای خازنی، نزدیک شدن جسم باعث تغییر ثابت دی‌الکتریک و در نتیجه تغییر ظرفیت خازنی مدار تشخیص می‌شود. به همین دلیل می‌توان از این سنسورها برای تشخیص مواد رسانا و غیررسانا استفاده کرد. این ویژگی باعث شده سنسورهای خازنی در کنترل سطح مخازن، تشخیص مواد اولیه، خطوط بسته‌بندی و تجهیزات انتقال مواد کاربرد زیادی داشته باشند.

بدنه M30×1.5 و طراحی Non-Flush این مدل، آن را برای کاربردهایی مناسب می‌کند که به فاصله تشخیص بیشتری نیاز دارند. فاصله تشخیص اسمی 20 میلی‌متر است و امکان تنظیم آن در محدوده 0 تا 18 میلی‌متر وجود دارد. البته فاصله واقعی تشخیص به جنس، اندازه، شکل و ویژگی‌های دی‌الکتریک جسم مورد نظر بستگی دارد.

پسوند J/A1 نیز نشان‌دهنده نسخه AC دو سیمه با خروجی Normally Open است. در ساختار این سری، A1 برای خروجی AC دو سیمه NO و A2 برای خروجی AC دو سیمه NC در نظر گرفته شده است.

کاربردهای سنسور خازنی OMCH مدل HLJC30A3-H-J/A1

تشخیص حضور مواد غیرفلزی

تشخیص سطح مایعات

کنترل سطح پودر و مواد دانه‌ای

تشخیص مواد پلاستیکی

تشخیص شیشه و سرامیک

تشخیص چوب و مواد عایق

کنترل سطح مخازن

تشخیص عبور محصولات

شمارش محصولات در خطوط تولید

ماشین‌آلات بسته‌بندی

سیستم‌های انتقال مواد

تجهیزات اتوماسیون صنعتی

مدارهای فرمان و کنترل

تابلو برق و تجهیزات صنعتی

ویژگی‌های تکمیلی سنسور خازنی OMCH مدل HLJC30A3-H-J/A1

برند : OMCH

مدل : HLJC30A3-H-J/A1

نوع محصول : سنسور خازنی

نوع سنسور : Capacitive Proximity Sensor

نوع نصب : Non-Flush

نوع خروجی : AC دو سیمه

حالت خروجی : NO

تعداد سیم : 2 سیمه

نوع تغذیه : AC

ولتاژ نامی : 110 تا 220 ولت AC

محدوده تغذیه : 90 تا 250 ولت AC

فرکانس تغذیه : 50/60 هرتز

فاصله تشخیص : 20 میلی‌متر ±10%

فاصله تنظیم : 0 تا 18 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : هر ماده دی‌الکتریک

جسم استاندارد تشخیص : آهن SPCC با ابعاد 50×50×1 میلی‌متر

فرکانس پاسخ : 25 هرتز AC

جریان مصرفی : حداکثر 1.7 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر Surge

ولتاژ تحمل : AC 1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

رزوه بدنه : M30×1.5

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور خازنی OMCH مدل HLJC30A3-H-J/A1

مزایا

قابلیت تشخیص مواد فلزی و غیرفلزی

مناسب برای تشخیص مایعات، پودر و مواد دانه‌ای

فاصله تشخیص 20 میلی‌متر

طراحی Non-Flush

بدنه بزرگ M30 برای کاربردهای صنعتی

خروجی AC دو سیمه

حالت خروجی NO

محدوده تغذیه 90 تا 250 ولت AC

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

تشخیص بدون تماس

مناسب برای کنترل سطح مواد

مناسب برای خطوط تولید و اتوماسیون صنعتی

کابل 2 متری

معایب

برای تشخیص مستقیم مواد مختلف، فاصله واقعی تشخیص به ویژگی‌های جسم هدف وابسته است.

فرکانس پاسخ 25 هرتز برای کاربردهای بسیار سریع محدودیت ایجاد می‌کند.

خروجی AC دو سیمه باید با مدار کنترل و ورودی مورد استفاده سازگار باشد.

مدل A1 فقط خروجی NO را ارائه می‌دهد.

طراحی Non-Flush برای نصب به فضای آزاد بیشتری اطراف سطح تشخیص نیاز دارد.

ویژگی‌های کوتاه سنسور خازنی OMCH مدل HLJC30A3-H-J/A1

• برند : OMCH
• مدل : HLJC30A3-H-J/A1
• نوع سنسور : خازنی
• نوع نصب : Non-Flush
• خروجی : AC دو سیمه
• حالت خروجی : NO
• تغذیه : AC
• ولتاژ تغذیه : 110 تا 220 ولت AC
• محدوده تغذیه : 90 تا 250 ولت AC
• فاصله تشخیص : 20 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 18 میلی‌متر
• فرکانس پاسخ : 25 هرتز
• جریان مصرفی : حداکثر 1.7 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• بدنه : M30×1.5
• جنس بدنه : برنج با روکش نیکل
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، عبور و سطح مواد مختلف

نکته مهم

قبل از خرید سنسور خازنی OMCH مدل HLJC30A3-H-J/A1، نوع تغذیه AC، خروجی دو سیمه NO، ولتاژ کاری، فاصله تشخیص و نوع نصب Non-Flush را با مشخصات سیستم خود مطابقت دهید.

فاصله تشخیص 20 میلی‌متر مقدار نامی سنسور است و برای همه مواد به یک اندازه قابل دستیابی نیست. جنس، ابعاد، شکل و ویژگی‌های دی‌الکتریک جسم می‌توانند فاصله واقعی تشخیص را تغییر دهند. برای همین، در کاربردهای حساس مانند کنترل سطح مواد یا تشخیص دقیق محصولات، تنظیم سنسور باید متناسب با ماده مورد نظر انجام شود. مشخصات رسمی سری H نیز «هر ماده دی‌الکتریک» را به‌عنوان جسم قابل تشخیص معرفی کرده است.

تفاوت مهم این مدل با HLJC30A3-H1-J/A1 در فاصله تشخیص است. مدل H1 دارای فاصله تشخیص 10 میلی‌متر و طراحی Shielded است، در حالی که مدل H دارای طراحی Non-Flush و فاصله تشخیص 20 میلی‌متر است. بنابراین برای کاربردهایی که فاصله بیشتری بین سنسور و جسم هدف وجود دارد، مدل H انتخاب مناسب‌تری خواهد بود.

در خانواده مدل H، نسخه‌های N و P برای خروجی‌های DC از نوع NPN و PNP ارائه می‌شوند و نسخه‌های A1 و A2 خروجی AC دو سیمه NO و NC را ارائه می‌کنند. بنابراین هنگام سفارش باید نوع خروجی و ولتاژ مدار کنترل به دقت بررسی شود.

چرا سنسور خازنی OMCH مدل HLJC30A3-H-J/A1 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJC30A3-H-J/A1 با امکان تشخیص بدون تماس مواد مختلف، می‌تواند در فرآیندهایی که تشخیص فلز به‌تنهایی کافی نیست، نقش مهمی در سیستم کنترل داشته باشد. این سنسور برای تشخیص حضور یا سطح موادی مانند پلاستیک، پودر، دانه و مایعات قابل استفاده است و می‌تواند بدون تماس مستقیم با ماده، وضعیت آن را به مدار کنترل اعلام کند.

فاصله تشخیص 20 میلی‌متر، بدنه M30×1.5، طراحی Non-Flush، خروجی AC دو سیمه NO، درجه حفاظت IP67 و کابل 2 متری، این مدل را به گزینه‌ای مناسب برای ماشین‌آلات، تجهیزات بسته‌بندی، مخازن، خطوط انتقال مواد و سیستم‌های اتوماسیون صنعتی تبدیل می‌کند.
