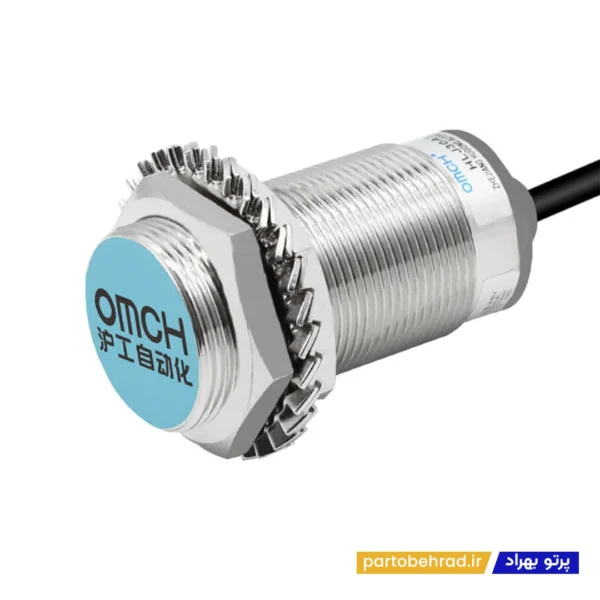

سنسور خازنی OMCH مدل HLJC30A3-H-Z/N3

سنسور خازنی OMCH مدل HLJC30A3-H-Z/N3 یک سنسور مجاورتی خازنی صنعتی با بدنه فلزی M30×1.5 است که برای تشخیص بدون تماس انواع مواد و اجسام در سیستم‌های اتوماسیون، ماشین‌آلات، خطوط تولید و تجهیزات کنترل مورد استفاده قرار می‌گیرد. سنسورهای خازنی برخلاف سنسورهای القایی فقط به فلزات محدود نیستند و می‌توانند مواد مختلفی مانند پلاستیک، شیشه، چوب، پودر، دانه‌ها و مایعات را بر اساس تغییر ظرفیت خازنی تشخیص دهند. مشخصات سری H شرکت OMCH نیز قابلیت تشخیص هر ماده دی‌الکتریک را برای این خانواده تأیید می‌کند.

مدل HLJC30A3-H-Z/N3 از نوع DC، خروجی NPN و حالت NO+NC است. این مدل دارای بدنه M30، ساختار Non-Flush و فاصله تشخیص نامی 20 میلی‌متر ±10% است و برای کاربردهایی که نیاز به فاصله تشخیص بیشتر دارند، گزینه مناسبی محسوب می‌شود. خروجی NPN در این مدل به‌صورت چهار سیمه ارائه شده و امکان استفاده هم‌زمان از وضعیت‌های Normally Open و Normally Closed را در مدار کنترل فراهم می‌کند.

چرا سنسور خازنی OMCH مدل HLJC30A3-H-Z/N3 انتخاب مناسبی است؟

یکی از مهم‌ترین مزیت‌های HLJC30A3-H-Z/N3 قابلیت تشخیص مواد مختلف بدون تماس مستقیم است. عملکرد سنسور خازنی بر اساس تغییر ظرفیت الکتریکی در اثر نزدیک شدن جسم به سطح تشخیص انجام می‌شود؛ بنابراین برخلاف سنسورهای القایی، برای تشخیص مواد غیرفلزی نیز کاربرد دارد. این ویژگی باعث می‌شود سنسورهای خازنی در کاربردهایی مانند کنترل سطح مخازن، تشخیص وجود مواد اولیه، کنترل عبور محصولات و تشخیص مواد پودری یا مایع بسیار کاربردی باشند.

فاصله تشخیص 20 میلی‌متر ±10% یکی دیگر از ویژگی‌های مهم این مدل است. طبق مشخصات رسمی سری H، فاصله تنظیم این سنسور 0 تا 18 میلی‌متر است. البته فاصله واقعی تشخیص برای همه مواد یکسان نیست و به جنس، اندازه، شکل و ویژگی‌های دی‌الکتریک جسم هدف بستگی دارد.

خروجی NPN با حالت NO+NC نیز انعطاف بیشتری در طراحی مدار کنترل ایجاد می‌کند. در این ساختار، کاربر می‌تواند از هر دو وضعیت خروجی برای مدار فرمان استفاده کند. طبق کدگذاری محصولات OMCH، مدل N1 دارای NPN-NO، مدل N2 دارای NPN-NC و مدل N3 دارای NPN-NO+NC است.

کاربردهای سنسور خازنی OMCH مدل HLJC30A3-H-Z/N3

تشخیص حضور مواد غیرفلزی

تشخیص سطح مواد داخل مخازن

تشخیص سطح مایعات

تشخیص پودر و مواد دانه‌ای

تشخیص مواد پلاستیکی

تشخیص شیشه و سرامیک

تشخیص چوب و مواد عایق

کنترل عبور محصولات در خطوط تولید

شمارش محصولات

ماشین‌آلات بسته‌بندی

سیستم‌های انتقال مواد

ماشین‌آلات صنعتی

سیستم‌های اتوماسیون صنعتی

مدارهای فرمان و کنترل

تابلو برق و تجهیزات کنترلی

ویژگی‌های تکمیلی سنسور خازنی OMCH مدل HLJC30A3-H-Z/N3

برند : OMCH

مدل : HLJC30A3-H-Z/N3

نوع محصول : سنسور خازنی

نوع سنسور : Capacitive Proximity Sensor

نوع نصب : Non-Flush

نوع خروجی : NPN

حالت خروجی : NO+NC

تعداد سیم : 4 سیمه

نوع تغذیه : DC

ولتاژ نامی : 12 تا 24 ولت DC

محدوده تغذیه : 6 تا 36 ولت DC

فاصله تشخیص : 20 میلی‌متر ±10%

فاصله تنظیم : 0 تا 18 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : هر ماده دی‌الکتریک

جسم استاندارد تشخیص : آهن SPCC با ابعاد 50×50×1 میلی‌متر

فرکانس پاسخ : 0.5 کیلوهرتز DC

جریان مصرفی : حداکثر 13 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

ولتاژ تحمل : AC1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

رزوه بدنه : M30×1.5

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور خازنی OMCH مدل HLJC30A3-H-Z/N3

مزایا

قابلیت تشخیص مواد فلزی و غیرفلزی

مناسب برای تشخیص مایعات، پودر و مواد دانه‌ای

فاصله تشخیص 20 میلی‌متر

طراحی Non-Flush

بدنه صنعتی M30

خروجی NPN

حالت خروجی NO+NC

تعداد سیم 4 رشته

محدوده تغذیه 6 تا 36 ولت DC

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

تشخیص بدون تماس

مناسب برای کنترل سطح مواد

مناسب برای خطوط تولید و اتوماسیون صنعتی

کابل 2 متری

معایب

فاصله تشخیص واقعی برای مواد مختلف می‌تواند متفاوت باشد.

برای کاربردهای بسیار سریع، فرکانس پاسخ 0.5 کیلوهرتز باید با نیاز سیستم بررسی شود.

خروجی NPN باید با ورودی PLC یا مدار کنترل سازگار باشد.

ساختار Non-Flush به فضای مناسب اطراف سطح تشخیص نیاز دارد.

برای کاربردهایی که فقط یک خروجی NO یا NC نیاز دارند، مدل‌های N1 یا N2 می‌توانند گزینه ساده‌تری باشند.

ویژگی‌های کوتاه سنسور خازنی OMCH مدل HLJC30A3-H-Z/N3

• برند : OMCH
• مدل : HLJC30A3-H-Z/N3
• نوع سنسور : خازنی
• نوع نصب : Non-Flush
• خروجی : NPN
• حالت خروجی : NO+NC
• تعداد سیم : 4 سیمه
• تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 20 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 18 میلی‌متر
• فرکانس پاسخ : 0.5 کیلوهرتز
• جریان مصرفی : حداکثر 13 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• بدنه : M30×1.5
• جنس بدنه : برنج با روکش نیکل
• سطح تشخیص : ABS
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، سطح و عبور مواد مختلف

نکته مهم

قبل از خرید سنسور خازنی OMCH مدل HLJC30A3-H-Z/N3، نوع خروجی NPN، حالت NO+NC، تعداد سیم، ولتاژ تغذیه، فاصله تشخیص و نوع نصب را با مشخصات PLC و مدار کنترل خود مطابقت دهید.

فاصله تشخیص 20 میلی‌متر مقدار نامی است و نباید تصور کرد که تمام مواد در همین فاصله با یک کیفیت تشخیص می‌شوند. ویژگی‌های ماده، اندازه جسم، ضخامت و فاصله آن از سطح سنسور می‌توانند روی عملکرد نهایی تأثیر بگذارند. در کاربردهای کنترل سطح نیز محل نصب سنسور باید به‌گونه‌ای انتخاب شود که تغییر سطح ماده باعث ایجاد سیگنال پایدار شود.

همچنین مدل N3 با مدل‌های N1 و N2 تفاوت دارد. در این خانواده، N1 خروجی NPN-NO، N2 خروجی NPN-NC و N3 خروجی NPN-NO+NC دارد. بنابراین اگر مدار کنترل به هر دو وضعیت NO و NC نیاز دارد، مدل N3 انتخاب مناسب‌تری خواهد بود.

از طرف دیگر، مدل HLJC30A3-H-Z/N3 را نباید با مدل HLJC30A3-H1-Z/N3 یکسان در نظر گرفت. سری H دارای فاصله تشخیص 20 میلی‌متر و ساختار Non-Flush است، در حالی که سری H1 دارای فاصله تشخیص 10 میلی‌متر و ساختار Shielded است. بنابراین انتخاب بین این دو مدل باید بر اساس فضای نصب و فاصله مورد نیاز برای تشخیص انجام شود.

چرا سنسور خازنی OMCH مدل HLJC30A3-H-Z/N3 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJC30A3-H-Z/N3 با قابلیت تشخیص بدون تماس انواع مواد، امکان کنترل حضور، سطح و موقعیت مواد را در بسیاری از فرآیندهای صنعتی فراهم می‌کند. این ویژگی به‌خصوص در کاربردهایی که جسم مورد نظر فلزی نیست، اهمیت زیادی دارد و باعث می‌شود سنسور بتواند در کنار تجهیزات اتوماسیون و کنترل صنعتی مورد استفاده قرار گیرد.

فاصله تشخیص 20 میلی‌متر، بدنه M30×1.5، ساختار Non-Flush، خروجی NPN با حالت NO+NC، تغذیه DC، درجه حفاظت IP67 و قابلیت تشخیص مواد دی‌الکتریک، این مدل را برای ماشین‌آلات، خطوط تولید، تجهیزات بسته‌بندی، مخازن و سیستم‌های انتقال مواد به گزینه‌ای کاربردی تبدیل می‌کند.
