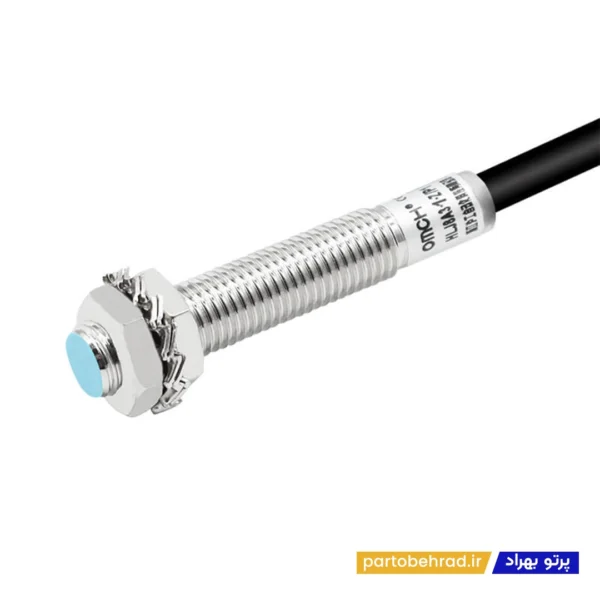

سنسور القایی OMCH مدل HLJ12A3-2-Z/N1-T

سنسور القایی OMCH مدل HLJ12A3-2-Z/N1-T یک سنسور مجاورتی القایی استوانه‌ای با قطر 12 میلی‌متر و رزوه M12×1 است که برای تشخیص بدون تماس قطعات فلزی در ماشین‌آلات، خطوط تولید، تجهیزات اتوماسیون و سیستم‌های کنترل صنعتی استفاده می‌شود. این مدل دارای خروجی NPN با حالت NO (Normally Open) و فاصله تشخیص اسمی 2 میلی‌متر ±10% است. طراحی شیلد یا Flush امکان نصب مناسب سنسور در فضاهای محدود و نزدیک به سطوح فلزی را فراهم می‌کند.

سنسور HLJ12A3-2-Z/N1-T از نوع DC و سه سیمه است و برای تشخیص فلزات مغناطیسی طراحی شده است. فاصله تنظیم آن 0 تا 1.6 میلی‌متر بوده و فرکانس پاسخ در حالت DC حدود 1 کیلوهرتز است. این مدل همچنین از محدوده تغذیه 6 تا 36 ولت DC، حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار و درجه حفاظت IP67 برخوردار است.

چرا سنسور القایی OMCH مدل HLJ12A3-2-Z/N1-T انتخاب مناسبی است؟

سنسور HLJ12A3-2-Z/N1-T برای کاربردهایی مناسب است که به تشخیص حضور یا موقعیت قطعات فلزی در فاصله نزدیک و خروجی NPN Normally Open نیاز دارند. عملکرد بدون تماس سنسور باعث کاهش استهلاک مکانیکی شده و برای کاربردهای تکرارشونده مانند شمارش قطعات، کنترل موقعیت و تشخیص حرکت مناسب است.

یکی از ویژگی‌های مهم این مدل، خروجی NPN و حالت NO است. در حالت عادی خروجی فعال نیست و با قرار گرفتن قطعه فلزی در محدوده تشخیص، وضعیت خروجی تغییر می‌کند. ساختار سه سیمه نیز اتصال آن را به ورودی‌های PLC و مدارهای کنترل صنعتی ساده‌تر می‌کند. در همین سری، مدل N2 دارای خروجی NPN با حالت NC و مدل N3 دارای خروجی NPN با حالت NO+NC است.

طراحی Shielded / Flush و قطر 12 میلی‌متری نیز باعث شده این مدل برای نصب در محل‌هایی که فضای اطراف سنسور محدود است گزینه کاربردی باشد.

کاربردهای سنسور القایی OMCH مدل HLJ12A3-2-Z/N1-T

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات فلزی

شمارش قطعات در خطوط تولید

تشخیص انتهای مسیر

تشخیص حرکت قطعات

کنترل موقعیت مکانیزم‌های متحرک

کنترل نوار نقاله

ماشین‌آلات بسته‌بندی

خطوط مونتاژ

ماشین‌آلات CNC

تجهیزات اتوماسیون صنعتی

مدارهای فرمان و کنترل

تابلو برق و تجهیزات کنترلی

سیستم‌های کنترل موقعیت

ویژگی‌های تکمیلی سنسور القایی OMCH مدل HLJ12A3-2-Z/N1-T

برند : OMCH

مدل : HLJ12A3-2-Z/N1-T

نوع محصول : سنسور القایی

نوع سنسور : Inductive Proximity Sensor

نوع نصب : شیلد / Shielded / Flush

نوع خروجی : NPN

حالت خروجی : NO

تعداد سیم : 3 سیمه

نوع تغذیه : DC

ولتاژ تغذیه : DC 12 تا 24 ولت

محدوده تغذیه : DC 6 تا 36 ولت

فاصله تشخیص : 2 میلی‌متر ±10%

فاصله تنظیم : 0 تا 1.6 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : فلزات مغناطیسی

جسم استاندارد تشخیص : آهن SPCC با ابعاد 12×12×1 میلی‌متر

فرکانس پاسخ : DC حدود 1 کیلوهرتز

جریان مصرفی : حداکثر 13 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

ولتاژ تحمل : AC 1000V / 50-60Hz به مدت 1 دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

رزوه بدنه : M12×1

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور القایی OMCH مدل HLJ12A3-2-Z/N1-T

مزایا

خروجی NPN

حالت خروجی NO

تعداد سیم 3 رشته

بدنه جمع‌وجور M12

فاصله تشخیص 2 میلی‌متر

تشخیص بدون تماس قطعات فلزی

طراحی شیلد / Flush

تغذیه DC

فرکانس پاسخ 1 کیلوهرتز

درجه حفاظت IP67

مناسب برای فضاهای نصب محدود

بدنه برنجی با روکش نیکل

مناسب برای اتصال به PLC

حفاظت در برابر اتصال معکوس

حفاظت در برابر Surge

حفاظت در برابر اتصال کوتاه بار

معایب

برای تشخیص مستقیم اجسام غیرفلزی مناسب نیست.

فاصله تشخیص 2 میلی‌متر برای کاربردهایی که به فاصله تشخیص بیشتری نیاز دارند محدود است.

در صورت استفاده از فلزات غیرمغناطیسی، فاصله تشخیص نسبت به مقدار اسمی کاهش پیدا می‌کند.

خروجی NPN باید با ورودی PLC یا مدار کنترل سازگار باشد.

برای کاربردهایی که به خروجی NC یا NO+NC نیاز دارند، باید مدل دیگری از همین سری انتخاب شود.

ویژگی‌های کوتاه سنسور القایی OMCH مدل HLJ12A3-2-Z/N1-T

• برند : OMCH
• مدل : HLJ12A3-2-Z/N1-T
• نوع سنسور : القایی
• نوع نصب : شیلد / Flush
• خروجی : NPN
• حالت خروجی : NO
• تعداد سیم : 3 سیمه
• تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 2 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 1.6 میلی‌متر
• فرکانس پاسخ : 1 کیلوهرتز
• بدنه : M12×1
• جنس بدنه : برنج با روکش نیکل
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، موقعیت و حرکت قطعات فلزی

نکته مهم

قبل از خرید سنسور القایی OMCH مدل HLJ12A3-2-Z/N1-T، نوع خروجی NPN، حالت NO، فاصله تشخیص 2 میلی‌متر، ولتاژ تغذیه و ابعاد M12×1 را با مشخصات PLC یا مدار کنترل خود مطابقت دهید.

در خانواده HLJ12A3-2-Z، مدل N1 دارای خروجی NPN با حالت NO، مدل N2 دارای خروجی NPN با حالت NC و مدل N3 دارای خروجی NPN با حالت NO+NC است. مدل‌های P1، P2 و P3 نیز به‌ترتیب خروجی PNP با حالت‌های NO، NC و NO+NC دارند. بنابراین انتخاب مدل باید بر اساس نوع ورودی PLC و منطق مورد نیاز مدار کنترل انجام شود.

این سری از نوع Flush / Shielded است و فاصله تشخیص اسمی آن 2 میلی‌متر است. برای عملکرد پایدار، بهتر است قطعه هدف در فاصله مناسب از سطح تشخیص قرار داشته باشد و نصب سنسور مطابق شرایط مکانیکی دستگاه انجام شود.

چرا سنسور القایی OMCH مدل HLJ12A3-2-Z/N1-T به سیستم برق صنعتی شما کمک می‌کند؟

سنسور القایی OMCH مدل HLJ12A3-2-Z/N1-T امکان تشخیص حضور و موقعیت قطعات فلزی را بدون تماس فیزیکی فراهم می‌کند. این ویژگی در خطوط تولید، ماشین‌آلات و تجهیزات اتوماسیون که قطعات به‌صورت مداوم حرکت می‌کنند اهمیت زیادی دارد و باعث می‌شود تشخیص موقعیت با استهلاک مکانیکی بسیار کمتر انجام شود.

ترکیب بدنه M12×1، طراحی شیلد، فاصله تشخیص 2 میلی‌متر، خروجی NPN با حالت NO، فرکانس پاسخ 1 کیلوهرتز و درجه حفاظت IP67، این مدل را برای مدارهای فرمان، تجهیزات کنترل صنعتی، خطوط تولید و سیستم‌های اتوماسیون به گزینه‌ای کاربردی تبدیل می‌کند.
