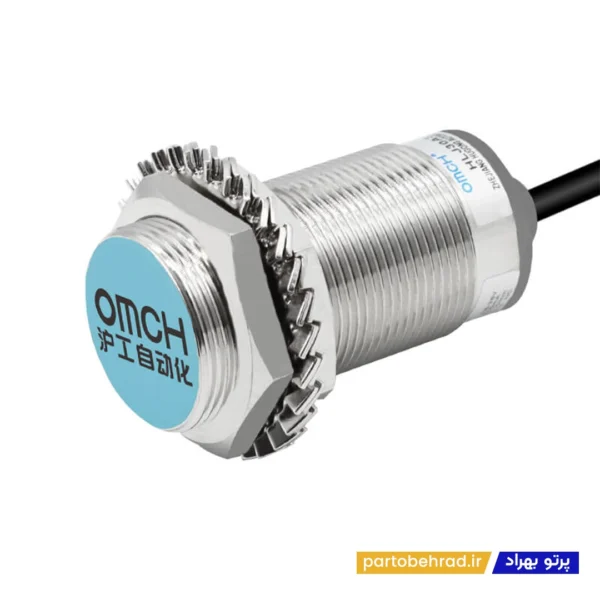

سنسور القایی OMCH مدل HLJ30A3-10-Z/P3

سنسور القایی OMCH مدل HLJ30A3-10-Z/P3 یک سنسور مجاورتی القایی صنعتی با بدنه فلزی M30×1.5 است که برای تشخیص بدون تماس قطعات فلزی در ماشین‌آلات، خطوط تولید، تجهیزات اتوماسیون صنعتی و مدارهای کنترل استفاده می‌شود. این مدل دارای خروجی PNP چهار سیمه با حالت NO+NC است و برای مدارهایی که به هر دو وضعیت Normally Open و Normally Closed نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود. فاصله تشخیص نامی این سنسور 10 میلی‌متر ±10% است.

مدل HLJ30A3-10-Z/P3 دارای ساختار Shielded / Flush است و با تغذیه 12 تا 24 ولت DC کار می‌کند. محدوده تغذیه آن 6 تا 36 ولت DC بوده و فرکانس پاسخ DC آن 0.5 کیلوهرتز است. بدنه برنجی با روکش نیکل، سطح تشخیص ABS و درجه حفاظت IP67، این سنسور را برای بسیاری از کاربردهای صنعتی مناسب می‌کند.

چرا سنسور القایی OMCH مدل HLJ30A3-10-Z/P3 انتخاب مناسبی است؟

یکی از ویژگی‌های مهم HLJ30A3-10-Z/P3 قابلیت تشخیص قطعات فلزی در فاصله نامی 10 میلی‌متر بدون تماس مستقیم است. فاصله تنظیم این مدل 0 تا 8 میلی‌متر اعلام شده و می‌توان از آن برای تشخیص حضور، موقعیت و حرکت قطعات فلزی در ماشین‌آلات استفاده کرد.

خروجی PNP چهار سیمه با حالت NO+NC انعطاف بیشتری در طراحی مدار فرمان ایجاد می‌کند. در خانواده HLJ30A3-10، مدل P1 دارای خروجی PNP-NO، مدل P2 دارای خروجی PNP-NC و مدل P3 دارای خروجی PNP-NO+NC است. بنابراین P3 زمانی انتخاب مناسبی است که هر دو وضعیت خروجی در مدار کنترل مورد نیاز باشد.

ساختار Shielded / Flush نیز امکان نصب سنسور را در شرایطی فراهم می‌کند که فضای اطراف سطح تشخیص محدودتر است. این ویژگی برای ماشین‌آلات و تجهیزات صنعتی که فضای نصب مشخص و محدودی دارند، کاربردی است.

کاربردهای سنسور القایی OMCH مدل HLJ30A3-10-Z/P3

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات فلزی

شمارش قطعات در خطوط تولید

تشخیص انتهای مسیر مکانیزم‌ها

کنترل موقعیت جک‌ها

تشخیص حرکت قطعات فلزی

کنترل نوار نقاله

ماشین‌آلات بسته‌بندی

خطوط مونتاژ

ماشین‌آلات CNC

تجهیزات اتوماسیون صنعتی

سیستم‌های کنترل موقعیت

تابلو برق و تجهیزات صنعتی

مدارهای فرمان و کنترل

ویژگی‌های تکمیلی سنسور القایی OMCH مدل HLJ30A3-10-Z/P3

برند : OMCH

مدل : HLJ30A3-10-Z/P3

نوع محصول : سنسور القایی

نوع سنسور : Inductive Proximity Sensor

نوع نصب : Shielded / Flush

نوع خروجی : PNP

حالت خروجی : NO+NC

تعداد سیم : 4 سیمه

نوع تغذیه : DC

ولتاژ نامی : 12 تا 24 ولت DC

محدوده تغذیه : 6 تا 36 ولت DC

فرکانس پاسخ : 0.5 کیلوهرتز

فاصله تشخیص : 10 میلی‌متر ±10%

فاصله تنظیم : 0 تا 8 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : فلزات مغناطیسی

جسم استاندارد تشخیص : آهن SPCC با ابعاد 30×30×1 میلی‌متر

جریان مصرفی : حداکثر 13 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

ولتاژ تحمل : AC1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

رزوه بدنه : M30×1.5

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور القایی OMCH مدل HLJ30A3-10-Z/P3

مزایا

فاصله تشخیص 10 میلی‌متر

خروجی PNP

حالت خروجی NO+NC

تعداد سیم 4 رشته

امکان استفاده از دو وضعیت خروجی در مدار فرمان

تغذیه DC با محدوده 6 تا 36 ولت

بدنه M30×1.5

طراحی Shielded / Flush

تشخیص بدون تماس قطعات فلزی

حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

مناسب برای PLC و سیستم‌های اتوماسیون صنعتی

کابل 2 متری

معایب

برای تشخیص مستقیم مواد غیرفلزی مناسب نیست.

خروجی PNP باید با ورودی PLC یا مدار کنترل سازگار باشد.

در صورت استفاده از فلزات غیرمغناطیسی، فاصله تشخیص کاهش پیدا می‌کند.

برای کاربردهایی که فقط به یک خروجی NO یا NC نیاز دارند، مدل‌های P1 یا P2 می‌توانند انتخاب ساده‌تری باشند.

ویژگی‌های کوتاه سنسور القایی OMCH مدل HLJ30A3-10-Z/P3

• برند : OMCH
• مدل : HLJ30A3-10-Z/P3
• نوع سنسور : القایی / مجاورتی
• نوع نصب : Shielded / Flush
• خروجی : PNP
• حالت خروجی : NO+NC
• تعداد سیم : 4 سیمه
• تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 10 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 8 میلی‌متر
• فرکانس پاسخ : 0.5 کیلوهرتز
• جریان مصرفی : حداکثر 13 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• بدنه : M30×1.5
• جنس بدنه : برنج با روکش نیکل
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و موقعیت قطعات فلزی

نکته مهم

قبل از خرید سنسور القایی OMCH مدل HLJ30A3-10-Z/P3، نوع خروجی PNP چهار سیمه NO+NC، محدوده تغذیه 6 تا 36 ولت DC، فاصله تشخیص 10 میلی‌متر و ابعاد رزوه M30×1.5 را با مشخصات PLC و مدار کنترل خود مطابقت دهید.

فاصله تشخیص 10 میلی‌متر مقدار نامی سنسور است و برای تمام فلزات یکسان نیست. جسم استاندارد تشخیص این مدل آهن SPCC با ابعاد 30×30×1 میلی‌متر است و هنگام استفاده از فلزات غیرمغناطیسی، فاصله تشخیص کاهش پیدا می‌کند.

در انتخاب بین مدل‌های مختلف این خانواده نیز باید به کد خروجی توجه شود. P1 دارای خروجی PNP-NO، P2 دارای خروجی PNP-NC و P3 دارای خروجی PNP-NO+NC است. بنابراین اگر مدار به هر دو وضعیت NO و NC نیاز داشته باشد، مدل P3 انتخاب مناسب‌تری است.

چرا سنسور القایی OMCH مدل HLJ30A3-10-Z/P3 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJ30A3-10-Z/P3 با تشخیص بدون تماس قطعات فلزی، امکان کنترل موقعیت، حضور و حرکت قطعات را در ماشین‌آلات و خطوط تولید فراهم می‌کند. عدم تماس مکانیکی مستقیم با قطعه باعث کاهش استهلاک تجهیزات تشخیص و افزایش قابلیت اطمینان سیستم در کاربردهای صنعتی می‌شود.

ترکیب فاصله تشخیص 10 میلی‌متر، بدنه M30×1.5، خروجی PNP چهار سیمه NO+NC، محدوده تغذیه 6 تا 36 ولت DC، ساختار Shielded / Flush، درجه حفاظت IP67 و کابل 2 متری، این مدل را برای ماشین‌آلات، خطوط تولید، نوار نقاله‌ها، تجهیزات بسته‌بندی و سیستم‌های اتوماسیون صنعتی به گزینه‌ای کاربردی تبدیل می‌کند.
