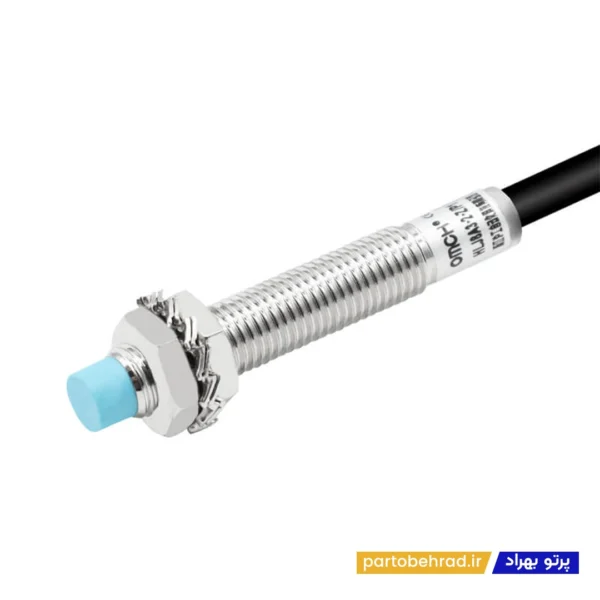

سنسور القایی OMCH مدل HLJ8A3-2-Z/P3

سنسور القایی OMCH مدل HLJ8A3-2-Z/P3 یکی از سنسورهای مجاورتی صنعتی برای تشخیص بدون تماس قطعات فلزی در ماشین‌آلات، خطوط تولید، سیستم‌های اتوماسیون و تجهیزات کنترلی است. این مدل با بدنه M8×1، طراحی شیلد و خروجی PNP از نوع NO+NC، برای کاربردهایی که به تشخیص دقیق حضور یا موقعیت قطعات فلزی و استفاده از دو وضعیت Normally Open و Normally Closed نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود.

سنسور القایی OMCH مدل HLJ8A3-2-Z/P3 دارای فاصله تشخیص اسمی 2 میلی‌متر ±10 درصد و فاصله تنظیم 0 تا 2.2 میلی‌متر است. این مدل برای تشخیص فلزات مغناطیسی طراحی شده و در صورت استفاده از فلزات غیرمغناطیسی، فاصله تشخیص کاهش پیدا می‌کند. بدنه M8×1 و طراحی شیلد، این سنسور را برای نصب در فضاهای محدود و تجهیزات صنعتی مناسب می‌کند.

چرا سنسور القایی OMCH مدل HLJ8A3-2-Z/P3 انتخاب مناسبی است؟

سنسور القایی OMCH مدل HLJ8A3-2-Z/P3 به دلیل ابعاد M8×1، طراحی شیلد، فاصله تشخیص 2 میلی‌متر و خروجی PNP از نوع NO+NC، برای تشخیص حضور و کنترل موقعیت قطعات فلزی در سیستم‌های اتوماسیون صنعتی مناسب است.

خروجی PNP با حالت NO+NC امکان استفاده از دو وضعیت سیگنال را در مدار کنترل فراهم می‌کند و انعطاف بیشتری برای طراحی مدار فرمان و اتصال به ورودی‌های مناسب PLC و کنترلرهای صنعتی ایجاد می‌کند. چهار سیمه بودن نیز امکان استفاده از خروجی‌های NO و NC را در یک سنسور فراهم می‌سازد.

این مدل با تغذیه DC در محدوده 6 تا 36 ولت و ولتاژ نامی 12 تا 24 ولت کار می‌کند. فرکانس پاسخ DC حداکثر 1 کیلوهرتز، جریان مصرفی حداکثر 13 میلی‌آمپر و خروجی کنترلی حداکثر 200 میلی‌آمپر است.

کاربردهای سنسور القایی OMCH مدل HLJ8A3-2-Z/P3

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات در ماشین‌آلات

کنترل انتهای مسیر حرکت تجهیزات

سیستم‌های اتوماسیون صنعتی

تابلوهای برق و مدارهای فرمان

کنترل موقعیت قطعات متحرک

ماشین‌آلات بسته‌بندی

خطوط تولید

سیستم‌های نوار نقاله

تجهیزات مونتاژ صنعتی

سیستم‌های شمارش و کنترل قطعات

اتصال به PLC و کنترلرهای صنعتی

ویژگی‌های تکمیلی سنسور القایی OMCH مدل HLJ8A3-2-Z/P3

نوع محصول سنسور مجاورتی القایی

برند OMCH

مدل HLJ8A3-2-Z/P3

نوع نصب شیلد

رزوه M8×1

نوع تغذیه DC

نوع خروجی PNP

حالت خروجی NO+NC

تعداد سیم 4 سیمه

فاصله تشخیص 2 میلی‌متر ±10 درصد

فاصله تنظیم 0 تا 2.2 میلی‌متر

فاصله تأخیر حداکثر 10 درصد فاصله تشخیص

نوع قطعه قابل تشخیص فلزات مغناطیسی

قطعه استاندارد تشخیص آهن SPCC با ابعاد 8×8×1 میلی‌متر

ولتاژ نامی DC 12 تا 24 ولت

محدوده ولتاژ DC 6 تا 36 ولت

فرکانس پاسخ DC حداکثر 1 کیلوهرتز

جریان مصرفی حداکثر 13 میلی‌آمپر

خروجی کنترلی حداکثر 200 میلی‌آمپر

حفاظت در برابر اتصال معکوس

حفاظت در برابر اضافه‌ولتاژ

حفاظت در برابر اتصال کوتاه بار

ولتاژ عایقی AC1000V در فرکانس 50/60 هرتز به مدت 1 دقیقه

مقاومت عایقی حداقل 50MΩ

درجه حفاظت IP67

جنس بدنه برنج آبکاری‌شده با نیکل

جنس سطح تشخیص ABS

دمای کاری و نگهداری 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری و نگهداری 35 تا 95 درصد RH

طول کابل 2 متر

مزایا و معایب سنسور القایی OMCH مدل HLJ8A3-2-Z/P3

مزایا

بدنه استاندارد M8×1

ابعاد کوچک و مناسب برای فضاهای محدود

طراحی شیلد مناسب برای نصب صنعتی

خروجی PNP

خروجی دوحالته NO+NC

چهار سیمه بودن

فاصله تشخیص 2 میلی‌متر

فرکانس پاسخ DC تا 1 کیلوهرتز

مناسب برای اتصال به PLC و سیستم‌های کنترل

درجه حفاظت IP67

بدنه فلزی با روکش نیکل

مناسب برای تشخیص بدون تماس قطعات فلزی

مقاومت مناسب در شرایط صنعتی

معایب

برای سیستم‌های NPN باید مدل NPN متناسب با مدار انتخاب شود.

برای کاربردهای AC مناسب نیست و باید مدل متناسب با ولتاژ مدار انتخاب شود.

در صورت تشخیص فلزات غیرمغناطیسی، فاصله تشخیص کاهش پیدا می‌کند.

برای کاربردهایی که فاصله تشخیص بیشتر از 2 میلی‌متر نیاز دارند، باید مدل مناسب‌تری انتخاب شود.

ویژگی‌های کوتاه سنسور القایی OMCH مدل HLJ8A3-2-Z/P3

• برند : OMCH
• مدل : HLJ8A3-2-Z/P3
• نوع سنسور : مجاورتی القایی
• سایز : M8×1
• نوع نصب : شیلد
• نوع تغذیه : DC
• نوع خروجی : PNP
• حالت خروجی : NO+NC
• تعداد سیم : 4 سیمه
• فاصله تشخیص : 2 میلی‌متر ±10 درصد
• فاصله تنظیم : 0 تا 2.2 میلی‌متر
• ولتاژ کاری : DC 12 تا 24 ولت
• محدوده ولتاژ : DC 6 تا 36 ولت
• فرکانس پاسخ : 1 کیلوهرتز
• جریان مصرفی : حداکثر 13 میلی‌آمپر
• خروجی کنترلی : حداکثر 200 میلی‌آمپر
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص قطعات فلزی و کنترل موقعیت در اتوماسیون صنعتی

نکته مهم

در مدل HLJ8A3-2-Z/P3، کد P3 نشان‌دهنده نسخه PNP با خروجی NO+NC و چهار سیمه است. بنابراین هنگام خرید باید نوع خروجی سنسور با ورودی PLC یا کنترلر و مدار فرمان شما مطابقت داشته باشد.

طبق مشخصات رسمی خانواده HLJ8A3-2، این سری دارای بدنه M8×1، طراحی شیلد، فاصله تشخیص 2 میلی‌متر ±10 درصد، محدوده تنظیم 0 تا 2.2 میلی‌متر، تغذیه DC از 6 تا 36 ولت و درجه حفاظت IP67 است.

چرا سنسور القایی OMCH مدل HLJ8A3-2-Z/P3 به سیستم برق صنعتی شما کمک می‌کند؟

در سیستم‌های اتوماسیون صنعتی، تشخیص دقیق حضور و موقعیت قطعات فلزی برای کنترل حرکت، شمارش، محدودکردن مسیر و کنترل فرآیند اهمیت زیادی دارد. سنسور القایی OMCH مدل HLJ8A3-2-Z/P3 با فاصله تشخیص 2 میلی‌متر و خروجی PNP از نوع NO+NC می‌تواند وضعیت قطعه را بدون تماس مکانیکی به سیستم کنترل منتقل کند.

بدنه کوچک M8×1، طراحی شیلد، درجه حفاظت IP67 و بدنه برنجی آبکاری‌شده با نیکل، این مدل را برای استفاده در ماشین‌آلات، خطوط تولید، تابلوهای برق و محیط‌های صنعتی مناسب می‌کند. خروجی چهار سیمه NO+NC نیز امکان استفاده انعطاف‌پذیرتر از سیگنال سنسور را در مدارهای کنترل فراهم می‌کند.
