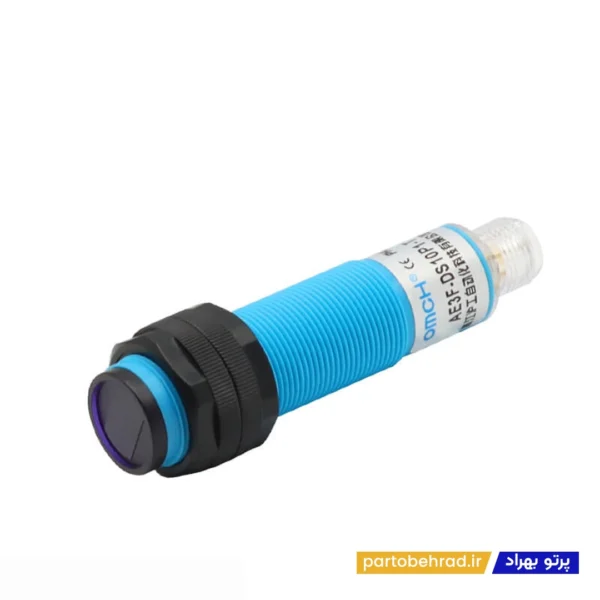

سنسور نوری یک طرفه OMCH مدل AE3F-DS30A2

سنسور نوری یک طرفه OMCH مدل AE3F-DS30A2 از نوع Diffuse Reflection است و برای تشخیص حضور، عبور و موقعیت اجسام در سیستم های اتوماسیون صنعتی، خطوط تولید، نوار نقاله و ماشین آلات مورد استفاده قرار می گیرد. این مدل دارای خروجی DC دو سیمه با حالت NC بوده و محدوده تشخیص آن 10 تا 30 سانتی متر ±10% است. طبق مشخصات OMCH، مدل AE3F-DS30A2 برای تشخیص اجسام شفاف و مات طراحی شده است.

در روش Diffuse Reflection، فرستنده و گیرنده در یک بدنه قرار دارند و نور ارسال شده پس از برخورد با جسم به سنسور بازمی گردد؛ بنابراین برای تشخیص جسم به رفلکتور جداگانه نیاز نیست. این مدل از خانواده سنسورهای استوانه ای AE3F بوده و برای نصب در تجهیزات و ماشین آلات صنعتی گزینه ای کاربردی محسوب می شود.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS30A2 انتخاب مناسبی است؟

مدل AE3F-DS30A2 برای مدارهایی مناسب است که به یک سنسور نوری با خروجی دو سیمه DC و حالت NC نیاز دارند. فاصله تشخیص 10 تا 30 سانتی متر، پاسخ سریع و قابلیت تشخیص اجسام شفاف و مات، این مدل را برای طیف مختلفی از کاربردهای صنعتی مناسب کرده است.

این سنسور در خانواده AE3F-DS30 دارای فاصله تشخیص ثابت 10 تا 30 سانتی متر ±10% است و زمان پاسخ آن در حالت DC حدود 1 میلی ثانیه اعلام شده است.

کاربردهای سنسور نوری یک طرفه OMCH مدل AE3F-DS30A2

تشخیص حضور قطعات

تشخیص عبور محصولات

شمارش قطعات

کنترل نوار نقاله

ماشین آلات بسته بندی

خطوط تولید صنعتی

خطوط مونتاژ

تشخیص موقعیت قطعات

تجهیزات انتقال مواد

ماشین آلات صنعتی

سیستم های اتوماسیون صنعتی

مدارهای فرمان و کنترل

ویژگی های تکمیلی سنسور نوری یک طرفه OMCH مدل AE3F-DS30A2

برند : OMCH

مدل : AE3F-DS30A2

نوع محصول : سنسور نوری یک طرفه

روش تشخیص : Diffuse Reflection

نوع خروجی : DC دو سیمه

حالت خروجی : NC

نوع تغذیه : DC

ولتاژ تغذیه : DC 12 تا 24 ولت

محدوده تغذیه : DC 6 تا 36 ولت

فاصله تشخیص : 10 تا 30 سانتی متر ±10%

نوع جسم قابل تشخیص : اجسام شفاف و مات

تنظیم فاصله تشخیص : ثابت

منبع نور : مادون قرمز 660 نانومتر

زمان پاسخ : حدود 1 میلی ثانیه

تأخیر اتصال : حدود 1.5 میلی ثانیه

جریان مصرفی : حداکثر 1.7 میلی آمپر

خروجی کنترلی : حداکثر 200 میلی آمپر

حفاظت مدار : حفاظت در برابر اضافه ولتاژ و جذب Surge

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی گراد

رطوبت کاری : 35 تا 95 درصد RH

بدنه : برنج با روکش نیکل و ABS

سطح تشخیص : PMMA

طول کابل : 2 متر

مزایا و معایب سنسور نوری یک طرفه OMCH مدل AE3F-DS30A2

مزایا

تشخیص بدون نیاز به رفلکتور

خروجی DC دو سیمه

حالت خروجی NC

محدوده تشخیص 10 تا 30 سانتی متر

مناسب برای اجسام شفاف و مات

پاسخ سریع

بدنه مقاوم برای کاربردهای صنعتی

درجه حفاظت IP67

مناسب برای خطوط تولید و اتوماسیون

نصب و استفاده آسان

معایب

محدوده تشخیص آن نسبت به برخی مدل های سری AE3F کمتر است.

عملکرد تشخیص به میزان بازتاب نور از سطح جسم وابسته است.

رنگ و جنس سطح جسم می تواند روی عملکرد سنسور تأثیر بگذارد.

خروجی دو سیمه باید با مدار کنترل مورد استفاده سازگار باشد.

ویژگی های کوتاه سنسور نوری یک طرفه OMCH مدل AE3F-DS30A2

• برند : OMCH
• مدل : AE3F-DS30A2
• نوع سنسور : نوری یک طرفه
• روش تشخیص : Diffuse Reflection
• نوع خروجی : DC دو سیمه
• حالت خروجی : NC
• نوع تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 10 تا 30 سانتی متر ±10%
• نوع جسم : شفاف و مات
• تنظیم فاصله : ثابت
• منبع نور : مادون قرمز 660 نانومتر
• زمان پاسخ : حدود 1 میلی ثانیه
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، عبور و شمارش اجسام
• مناسب برای : خطوط تولید، نوار نقاله و اتوماسیون صنعتی

نکته مهم

قبل از خرید سنسور نوری یک طرفه OMCH مدل AE3F-DS30A2، نوع خروجی DC دو سیمه و NC و همچنین ولتاژ تغذیه را با مدار کنترل خود مطابقت دهید.

در خانواده AE3F-DS30، مدل AE3F-DS30A1 دارای خروجی DC دو سیمه با حالت NO و مدل AE3F-DS30A2 دارای خروجی DC دو سیمه با حالت NC است. مدل های N و P این خانواده نیز به ترتیب با خروجی NPN و PNP ارائه می شوند.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS30A2 به سیستم برق صنعتی شما کمک می کند؟

سنسور نوری یک طرفه OMCH مدل AE3F-DS30A2 با فاصله تشخیص 10 تا 30 سانتی متر و خروجی DC دو سیمه NC، می تواند برای تشخیص خودکار محصولات و قطعات در خطوط تولید و ماشین آلات صنعتی مورد استفاده قرار گیرد.

سرعت پاسخ مناسب، طراحی صنعتی و درجه حفاظت IP67 باعث می شود این سنسور برای کاربردهای مختلف اتوماسیون، کنترل نوار نقاله و تشخیص موقعیت قطعات گزینه ای کاربردی باشد.
