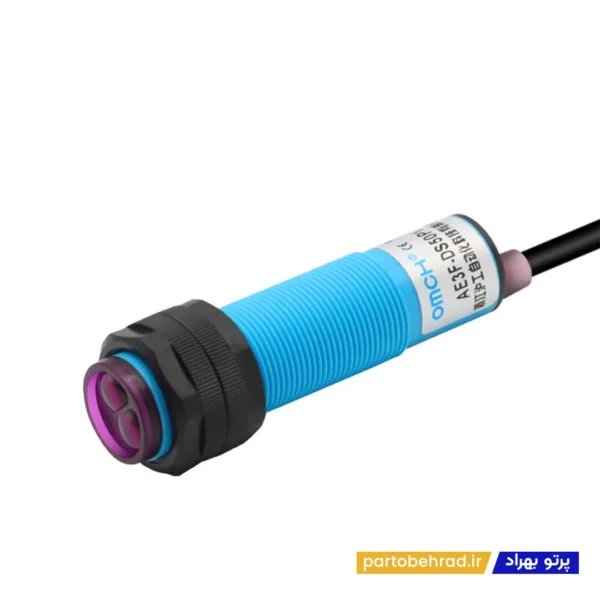

سنسور نوری یک طرفه OMCH مدل AE3F-DS50A1

سنسور نوری یک طرفه OMCH مدل AE3F-DS50A1 یک سنسور نوری از نوع Diffuse Reflection است که برای تشخیص حضور و عبور اجسام در کاربردهای مختلف صنعتی و اتوماسیون مورد استفاده قرار می گیرد. این مدل دارای خروجی AC دو سیمه با حالت NO بوده و محدوده تشخیص آن 10 تا 50 سانتی متر ±10% است. سنسور AE3F-DS50A1 برای تشخیص اجسام شفاف و مات طراحی شده و امکان تنظیم حساسیت نیز دارد.

در روش Diffuse Reflection، فرستنده و گیرنده در یک بدنه قرار دارند و نور ارسال شده پس از برخورد با جسم به سنسور بازمی گردد؛ بنابراین برخلاف سنسورهای آینه ای، برای تشخیص معمولی نیازی به رفلکتور جداگانه ندارد. بدنه گرد با ابعاد M18×1 و درجه حفاظت IP67، این مدل را برای استفاده در محیط های صنعتی مناسب می کند.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS50A1 انتخاب مناسبی است؟

مدل AE3F-DS50A1 برای سیستم هایی مناسب است که به تشخیص اجسام در فاصله 10 تا 50 سانتی متر و خروجی AC برای اتصال به مدار کنترل نیاز دارند. برخلاف مدل های NPN و PNP خانواده AE3F-DS50، این مدل از نوع AC دو سیمه است و خروجی آن به صورت NO عمل می کند.

تغذیه این مدل AC 110 تا 220 ولت است و محدوده تغذیه آن AC 90 تا 250 ولت با فرکانس 50/60 هرتز اعلام شده است. مصرف جریان آن حداکثر 1.7 میلی آمپر و خروجی کنترلی آن حداکثر 200 میلی آمپر است.

کاربردهای سنسور نوری یک طرفه OMCH مدل AE3F-DS50A1

تشخیص حضور قطعات

تشخیص عبور محصولات

شمارش محصولات

کنترل نوار نقاله

ماشین آلات بسته بندی

خطوط تولید صنعتی

خطوط مونتاژ

تشخیص موقعیت قطعات

تجهیزات انتقال مواد

ماشین آلات صنعتی

سیستم های اتوماسیون صنعتی

مدارهای فرمان و کنترل

ویژگی های تکمیلی سنسور نوری یک طرفه OMCH مدل AE3F-DS50A1

برند : OMCH

مدل : AE3F-DS50A1

نوع محصول : سنسور نوری یک طرفه

روش تشخیص : Diffuse Reflection

نوع خروجی : AC دو سیمه

حالت خروجی : NO

نوع تغذیه : AC

ولتاژ تغذیه : AC 110 تا 220 ولت

محدوده تغذیه : AC 90 تا 250 ولت

فرکانس : 50/60 هرتز

فاصله تشخیص : 10 تا 50 سانتی متر ±10%

تنظیم فاصله تشخیص : تنظیم کننده حساسیت

نوع جسم قابل تشخیص : اجسام شفاف و مات

منبع نور : مادون قرمز 660 نانومتر

زمان پاسخ : حدود 30 میلی ثانیه

تأخیر اتصال : حدود 1.5 میلی ثانیه

جریان مصرفی : حداکثر 1.7 میلی آمپر

خروجی کنترلی : حداکثر 200 میلی آمپر

حفاظت مدار : حفاظت در برابر اضافه ولتاژ

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی گراد

رطوبت کاری : 35 تا 95 درصد RH

ابعاد رزوه : M18×1

جنس بدنه : برنج با روکش نیکل و ABS

جنس سطح تشخیص : PMMA

طول کابل : 2 متر

مزایا و معایب سنسور نوری یک طرفه OMCH مدل AE3F-DS50A1

مزایا

تشخیص بدون نیاز به رفلکتور

خروجی AC دو سیمه

حالت خروجی NO

محدوده تشخیص 10 تا 50 سانتی متر

قابلیت تنظیم حساسیت

مناسب برای تشخیص اجسام شفاف و مات

تغذیه مستقیم AC

درجه حفاظت IP67

بدنه استاندارد M18

مناسب برای محیط های صنعتی

معایب

عملکرد تشخیص به میزان بازتاب نور از سطح جسم وابسته است.

رنگ و جنس سطح جسم می تواند روی عملکرد سنسور تأثیر بگذارد.

برای اجسام بسیار تیره یا براق، تنظیم حساسیت اهمیت بیشتری دارد.

خروجی AC دو سیمه باید با مدار کنترل مورد استفاده سازگار باشد.

ویژگی های کوتاه سنسور نوری یک طرفه OMCH مدل AE3F-DS50A1

• برند : OMCH
• مدل : AE3F-DS50A1
• نوع سنسور : نوری یک طرفه
• روش تشخیص : Diffuse Reflection
• نوع خروجی : AC دو سیمه
• حالت خروجی : NO
• نوع تغذیه : AC
• ولتاژ تغذیه : 110 تا 220 ولت AC
• محدوده تغذیه : 90 تا 250 ولت AC
• فرکانس : 50/60 هرتز
• فاصله تشخیص : 10 تا 50 سانتی متر ±10%
• تنظیم فاصله : تنظیم حساسیت
• نوع جسم : شفاف و مات
• منبع نور : مادون قرمز 660 نانومتر
• زمان پاسخ : حدود 30 میلی ثانیه
• درجه حفاظت : IP67
• ابعاد : M18×1
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، عبور و شمارش اجسام
• مناسب برای : خطوط تولید، نوار نقاله و اتوماسیون صنعتی

نکته مهم

قبل از خرید سنسور نوری یک طرفه OMCH مدل AE3F-DS50A1، حتماً نوع تغذیه AC، محدوده ولتاژ و نوع خروجی دو سیمه NO را با مدار کنترل خود مطابقت دهید.

در خانواده AE3F-DS50، مدل AE3F-DS50A1 دارای خروجی AC با حالت NO و مدل AE3F-DS50A2 دارای خروجی AC با حالت NC است. مدل های N1 تا N3 دارای خروجی NPN و مدل های P1 تا P3 دارای خروجی PNP هستند.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS50A1 به سیستم برق صنعتی شما کمک می کند؟

سنسور نوری یک طرفه OMCH مدل AE3F-DS50A1 با محدوده تشخیص 10 تا 50 سانتی متر، خروجی AC دو سیمه و حالت NO می تواند برای تشخیص حضور و عبور محصولات در خطوط تولید، نوار نقاله، ماشین آلات بسته بندی و تجهیزات اتوماسیون صنعتی مورد استفاده قرار گیرد.

بدنه M18، درجه حفاظت IP67 و قابلیت تنظیم حساسیت نیز استفاده از این سنسور را در بسیاری از کاربردهای صنعتی آسان می کند.
