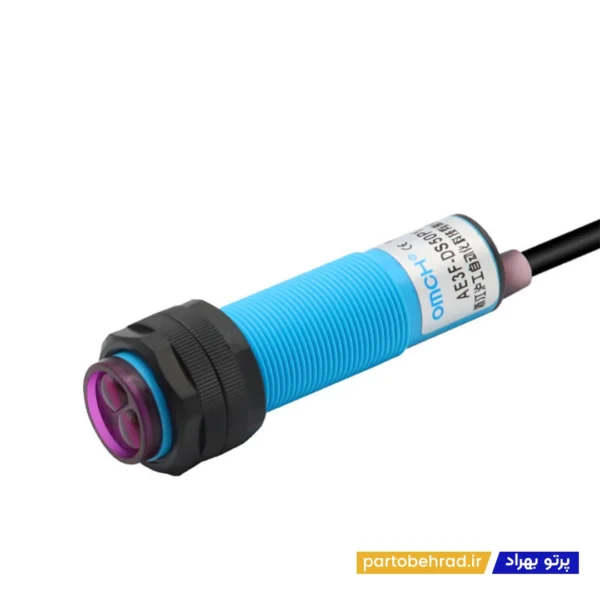

سنسور نوری یک طرفه OMCH مدل AE3F-DS50P3

سنسور نوری یک طرفه OMCH مدل AE3F-DS50P3 از نوع Diffuse Reflection است و برای تشخیص حضور، عبور و موقعیت اجسام در خطوط تولید، نوار نقاله، ماشین آلات صنعتی و سیستم های اتوماسیون مورد استفاده قرار می گیرد. این مدل دارای خروجی PNP با حالت NO+NC است و محدوده تشخیص آن 10 تا 50 سانتی متر ±10% است. همچنین حساسیت سنسور از طریق تنظیم کننده قابل تنظیم است.

در روش Diffuse Reflection، نور از سنسور به سمت جسم ارسال شده و بازتاب نور از سطح جسم توسط همان سنسور دریافت می شود؛ بنابراین برای تشخیص جسم به رفلکتور جداگانه نیاز ندارد. این مدل با بدنه گرد M18×1 و درجه حفاظت IP67 برای استفاده در محیط های صنعتی طراحی شده است.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS50P3 انتخاب مناسبی است؟

مدل AE3F-DS50P3 برای کاربردهایی مناسب است که نیاز به تشخیص اجسام در فاصله تا 50 سانتی متر و ارسال سیگنال به PLC یا مدار کنترل وجود دارد. قرار گرفتن فرستنده و گیرنده در یک بدنه باعث می شود نصب این سنسور ساده باشد و نیازی به نصب فرستنده و گیرنده در دو نقطه جداگانه وجود نداشته باشد.

خروجی PNP با حالت NO+NC امکان استفاده از سنسور در مدارهای مختلف کنترل را فراهم می کند. طبق مشخصات OMCH، این مدل برای تشخیص اجسام شفاف و مات مناسب است و فاصله تشخیص آن با تنظیم حساسیت قابل تنظیم است.

کاربردهای سنسور نوری یک طرفه OMCH مدل AE3F-DS50P3

تشخیص حضور قطعات

تشخیص عبور محصولات

شمارش قطعات

کنترل نوار نقاله

ماشین آلات بسته بندی

خطوط تولید صنعتی

خطوط مونتاژ

تشخیص موقعیت محصولات

تجهیزات انتقال مواد

ماشین آلات صنعتی

سیستم های اتوماسیون صنعتی

کنترل فرآیند تولید

مدارهای فرمان و کنترل

ویژگی های تکمیلی سنسور نوری یک طرفه OMCH مدل AE3F-DS50P3

برند : OMCH

مدل : AE3F-DS50P3

نوع محصول : سنسور نوری یک طرفه

روش تشخیص : Diffuse Reflection

نوع خروجی : PNP

حالت خروجی : NO+NC

نوع تغذیه : DC

ولتاژ تغذیه : DC 12 تا 24 ولت

محدوده تغذیه : DC 6 تا 36 ولت

فاصله تشخیص : 10 تا 50 سانتی متر ±10%

تنظیم فاصله تشخیص : تنظیم کننده حساسیت

نوع جسم قابل تشخیص : اجسام شفاف و مات

منبع نور : مادون قرمز 660 نانومتر

زمان پاسخ : حدود 1 میلی ثانیه

تأخیر اتصال : حدود 1.5 میلی ثانیه

جریان مصرفی : حداکثر 20 میلی آمپر

خروجی کنترلی : حداکثر 200 میلی آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، اضافه ولتاژ و اتصال کوتاه بار

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی گراد

رطوبت کاری : 35 تا 95 درصد RH

ابعاد رزوه : M18×1

جنس بدنه : برنج با روکش نیکل و ABS

جنس سطح تشخیص : PMMA

طول کابل : 2 متر

مزایا و معایب سنسور نوری یک طرفه OMCH مدل AE3F-DS50P3

مزایا

تشخیص بدون نیاز به رفلکتور

خروجی PNP

دارای حالت NO+NC

محدوده تشخیص 10 تا 50 سانتی متر

قابلیت تنظیم حساسیت

مناسب برای تشخیص اجسام شفاف و مات

تغذیه DC

مناسب برای اتصال به PLC

درجه حفاظت IP67

بدنه استاندارد M18

مناسب برای محیط های صنعتی

معایب

عملکرد تشخیص به میزان بازتاب نور از سطح جسم وابسته است.

رنگ و جنس سطح جسم می تواند روی عملکرد سنسور تأثیر بگذارد.

برای اجسام بسیار تیره یا براق، تنظیم حساسیت اهمیت بیشتری دارد.

خروجی PNP باید با نوع ورودی PLC یا مدار کنترل سازگار باشد.

ویژگی های کوتاه سنسور نوری یک طرفه OMCH مدل AE3F-DS50P3

• برند : OMCH
• مدل : AE3F-DS50P3
• نوع سنسور : نوری یک طرفه
• روش تشخیص : Diffuse Reflection
• نوع خروجی : PNP
• حالت خروجی : NO+NC
• نوع تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 10 تا 50 سانتی متر ±10%
• تنظیم فاصله : تنظیم حساسیت
• نوع جسم : شفاف و مات
• منبع نور : مادون قرمز 660 نانومتر
• زمان پاسخ : حدود 1 میلی ثانیه
• درجه حفاظت : IP67
• ابعاد : M18×1
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، عبور و شمارش اجسام
• مناسب برای : خطوط تولید، نوار نقاله و اتوماسیون صنعتی

نکته مهم

قبل از خرید سنسور نوری یک طرفه OMCH مدل AE3F-DS50P3، نوع خروجی PNP و NO+NC، ولتاژ تغذیه و نوع ورودی PLC یا مدار کنترل را بررسی کنید.

در خانواده AE3F-DS50، مدل P1 دارای خروجی PNP با حالت NO، مدل P2 دارای خروجی PNP با حالت NC و مدل P3 دارای خروجی PNP با حالت NO+NC است. مدل های N1، N2 و N3 نیز نسخه های NPN همین خانواده هستند.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS50P3 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های اتوماسیون صنعتی، تشخیص دقیق حضور و عبور قطعات برای کنترل خودکار فرآیند اهمیت زیادی دارد. سنسور نوری یک طرفه OMCH مدل AE3F-DS50P3 با روش Diffuse Reflection، محدوده تشخیص 10 تا 50 سانتی متر و خروجی PNP از نوع NO+NC می تواند برای تشخیص محصولات و قطعات در مسیرهای مختلف مورد استفاده قرار گیرد.

بدنه M18، درجه حفاظت IP67، قابلیت تنظیم حساسیت و پاسخ سریع حدود 1 میلی ثانیه، این مدل را برای استفاده در خطوط تولید، نوار نقاله و تجهیزات اتوماسیون صنعتی مناسب می کند.
