فرمول محاسبه جریان موتور سه فاز

محاسبه جریان موتور سه فاز یکی از مهم ترین محاسبات در طراحی، نصب و بهره برداری از تجهیزات برق صنعتی است. تعیین مقدار صحیح جریان مصرفی موتور کمک می کند تا تجهیزات حفاظتی، کابل ها، تابلو برق و سایر قطعات الکتریکی متناسب با نیاز واقعی انتخاب شوند. انتخاب اشتباه در این مرحله می تواند باعث افزایش مصرف انرژی، آسیب دیدن موتور و کاهش عمر تجهیزات شود. به همین دلیل مهندسان برق پیش از راه اندازی هر موتور، میزان جریان مورد نیاز آن را بررسی می کنند. برای انتخاب تجهیزات مناسب مانند کلید حرارتی محافظ موتور نیز آگاهی از مقدار جریان موتور اهمیت بسیار زیادی دارد.

موتورهای سه فاز به دلیل راندمان بالا و توانایی کار در شرایط صنعتی، در بسیاری از کارخانه ها، خطوط تولید، پمپ ها، فن ها و ماشین آلات صنعتی مورد استفاده قرار می گیرند. جریان مصرفی این موتورها به عواملی مانند توان موتور، ولتاژ شبکه، ضریب توان و راندمان موتور وابسته است.

در ادامه فرمول محاسبه جریان موتور سه فاز، روش محاسبه جریان موتور سه فاز به صورت مرحله ای، جدول جریان موتور سه فاز بر اساس توان موتور و نمونه های محاسباتی مختلف بررسی می شود تا بتوانید مقدار جریان مورد نیاز هر موتور را با دقت بیشتری به دست آورید.

جدول جریان موتور سه فاز بر اساس توان موتور

یکی از روش های سریع برای تخمین جریان موتور، استفاده از جدول جریان موتور سه فاز بر اساس توان موتور است. البته مقادیر جدول تقریبی هستند و برای انتخاب دقیق تجهیزات باید اطلاعات درج شده روی پلاک موتور بررسی شود.

مقادیر واقعی ممکن است با توجه به نوع موتور، تعداد قطب ها، میزان بار مکانیکی و شرایط کاری تغییر کند. بنابراین برای پروژه های صنعتی، محاسبه جریان موتور سه فاز با استفاده از مشخصات واقعی موتور، روش دقیق تری محسوب می شود.

در صورتی که برای انتخاب تجهیزات حفاظتی، تابلو برق یا تجهیزات کنترل موتور نیاز به راهنمایی تخصصی دارید، می توانید برای خرید و دریافت مشاوره فنی با کارشناسان فروش پرتو بهراد تماس بگیرید.

نحوه محاسبه جریان موتور سه فاز به صورت گام به گام

برای محاسبه جریان موتور سه فاز باید چند پارامتر اصلی موتور مشخص شود. این پارامترها معمولاً روی پلاک مشخصات موتور درج شده اند و شامل توان، ولتاژ، راندمان و ضریب توان هستند.

مرحله اول؛ مشخص کردن توان موتور

اولین مرحله در محاسبه جریان موتور سه فاز، تعیین توان خروجی موتور است. توان موتور معمولاً بر اساس کیلووات یا اسب بخار مشخص می شود. برای استفاده در فرمول، توان باید به واحد مناسب تبدیل شود.

توان بالاتر موتور معمولاً به معنی نیاز به جریان بیشتر است، اما مقدار دقیق جریان فقط با بررسی سایر عوامل مانند ولتاژ و راندمان مشخص می شود.

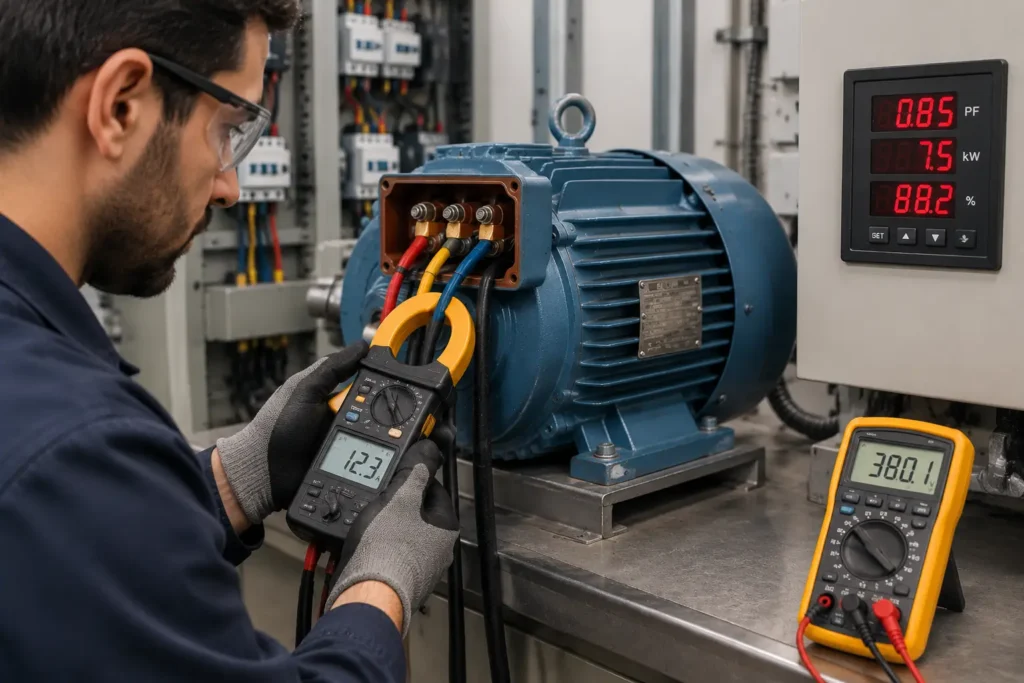

مرحله دوم؛ بررسی ولتاژ و اطلاعات پلاک موتور

پس از مشخص کردن توان، باید اطلاعات پلاک موتور بررسی شود. ولتاژ کاری، ضریب توان و راندمان از مهم ترین اطلاعاتی هستند که در محاسبه جریان موتور سه فاز استفاده می شوند.

موتورهای صنعتی ممکن است در ولتاژهای مختلف کار کنند و تغییر ولتاژ باعث تغییر مقدار جریان مصرفی می شود. به همین دلیل استفاده از مقدار صحیح ولتاژ در محاسبات اهمیت زیادی دارد.

مرحله سوم؛ قرار دادن مقادیر در فرمول و محاسبه آمپر

در مرحله آخر، مقادیر به دست آمده در فرمول قرار داده می شوند تا مقدار جریان موتور مشخص شود. نتیجه این محاسبه نشان می دهد موتور در شرایط کاری استاندارد چه مقدار جریان از شبکه دریافت می کند.

این مقدار برای انتخاب کابل، فیوز، تجهیزات حفاظتی و تنظیم وسایل کنترلی مورد استفاده قرار می گیرد.

فرمول جریان موتور سه فاز با توان بر حسب وات

برای زمانی که توان موتور بر حسب وات مشخص شده باشد، فرمول جریان موتور سه فاز به شکل زیر است:

جریان = توان ÷ (۱.۷۳ × ولتاژ × ضریب توان × راندمان)

در این فرمول:

توان بر حسب وات وارد می شود.

ولتاژ، ولتاژ خط شبکه سه فاز است.

ضریب توان میزان هماهنگی مصرف توان واقعی و توان ظاهری موتور را نشان می دهد.

راندمان نشان دهنده میزان تبدیل انرژی الکتریکی به انرژی مکانیکی است.

استفاده از این فرمول باعث می شود محاسبه جریان مصرفی موتور سه فاز با دقت مناسبی انجام شود.

فرمول جریان موتور سه فاز با توان بر حسب کیلووات

در بسیاری از کاربردهای صنعتی، توان موتور بر حسب کیلووات اعلام می شود. در این حالت می توان از فرمول ساده تر زیر استفاده کرد:

جریان = (توان × ۱۰۰۰) ÷ (۱.۷۳ × ولتاژ × ضریب توان × راندمان)

به عنوان مثال اگر توان موتور ۵.۵ کیلووات باشد، برای محاسبه جریان باید مقدار توان به وات تبدیل شده و سپس سایر مشخصات موتور در فرمول قرار داده شود.

این روش یکی از رایج ترین روش ها برای محاسبه جریان موتور سه فاز در سیستم های صنعتی است.

نقش ولتاژ، ضریب توان و راندمان در محاسبه جریان موتور

ولتاژ، ضریب توان و راندمان سه عامل مهم در تعیین جریان موتور هستند. افزایش توان موتور معمولاً باعث افزایش جریان می شود، اما سایر پارامترها نیز تاثیر قابل توجهی دارند.

اگر ولتاژ کاهش پیدا کند، موتور برای تامین توان مورد نیاز خود جریان بیشتری دریافت می کند. این موضوع می تواند باعث گرم شدن سیم پیچ ها و کاهش عمر موتور شود.

ضریب توان نیز نشان می دهد چه مقدار از توان دریافت شده از شبکه به کار مفید تبدیل می شود. موتورهایی با ضریب توان پایین معمولاً جریان بیشتری مصرف می کنند.

راندمان موتور نیز تاثیر مستقیمی بر جریان دارد. هرچه راندمان بیشتر باشد، مقدار انرژی تلف شده کمتر شده و موتور برای تولید توان مشخص، جریان کمتری نیاز خواهد داشت.

به همین دلیل در محاسبه جریان موتور سه فاز نباید تنها به توان موتور توجه کرد و باید تمام اطلاعات پلاک موتور بررسی شود.

مثال محاسبه جریان موتور سه فاز با توان های مختلف

برای درک بهتر نحوه محاسبه جریان موتور سه فاز، در ادامه چند نمونه از موتورهای پرکاربرد صنعتی بررسی می شود. در این مثال ها فرض شده موتور با ولتاژ استاندارد سه فاز کار می کند و مقادیر ضریب توان و راندمان در محدوده معمول قرار دارند.

محاسبه جریان موتور سه فاز 1.5 کیلووات

برای یک موتور سه فاز با توان ۱.۵ کیلووات، ابتدا توان موتور به وات تبدیل می شود. سپس مقدار توان، ولتاژ، ضریب توان و راندمان در فرمول قرار می گیرد.

نتیجه محاسبه نشان می دهد جریان این موتور معمولاً در محدوده چند آمپر قرار دارد و برای انتخاب تجهیزات حفاظتی باید مقدار دقیق پلاک موتور بررسی شود.

در چنین موتورهایی استفاده از تجهیزات حفاظتی مناسب مانند محافظ موتور باعث جلوگیری از آسیب های ناشی از اضافه بار و افزایش جریان می شود.

محاسبه جریان موتور سه فاز 3 کیلووات

موتورهای سه فاز ۳ کیلوواتی در بسیاری از کاربردهای صنعتی سبک استفاده می شوند. برای محاسبه جریان این موتور باید توان، ولتاژ و مشخصات الکتریکی موتور در فرمول قرار گیرد.

جریان موتور سه فاز ۳ کیلووات معمولاً بیشتر از موتور ۱.۵ کیلووات است و انتخاب صحیح کابل و تجهیزات حفاظتی اهمیت بیشتری پیدا می کند.

محاسبه جریان موتور سه فاز 5.5 کیلووات

موتورهای ۵.۵ کیلووات در ماشین آلات صنعتی، پمپ ها و تجهیزات انتقال قدرت کاربرد زیادی دارند. مقدار جریان این موتورها باید پیش از نصب تابلو برق مشخص شود.

در زمان راه اندازی، جریان اولیه موتور می تواند چند برابر جریان عادی باشد. بنابراین برای محاسبه جریان راه اندازی موتور سه فاز باید شرایط راه اندازی و نوع مدار کنترل نیز بررسی شود.

محاسبه جریان موتور سه فاز 7.5 کیلووات

موتورهای ۷.۵ کیلووات معمولاً در کاربردهای صنعتی متوسط مورد استفاده قرار می گیرند. هنگام انتخاب تجهیزات این موتورها باید علاوه بر جریان کاری، شرایط بار و تعداد دفعات روشن و خاموش شدن نیز در نظر گرفته شود.

محاسبه جریان هر فاز موتور سه فاز کمک می کند تا توزیع جریان در سیستم بررسی شده و از ایجاد عدم تعادل بین فازها جلوگیری شود.

محاسبه جریان موتور سه فاز 11 کیلووات

موتورهای ۱۱ کیلووات در بسیاری از خطوط تولید صنعتی استفاده می شوند و نیازمند انتخاب دقیق تجهیزات حفاظتی هستند.

برای این موتورها، استفاده از جدول محاسبه جریان موتور سه فاز می تواند یک تخمین اولیه ارائه دهد، اما برای طراحی نهایی باید محاسبات دقیق بر اساس مشخصات واقعی موتور انجام شود.

در صورتی که برای انتخاب موتور، تجهیزات حفاظتی یا قطعات مورد نیاز سیستم های برق صنعتی نیاز به مشاوره دارید، کارشناسان فروش پرتو بهراد آماده ارائه راهنمایی تخصصی هستند.

محاسبه آنلاین جریان موتور سه فاز

امروزه ابزارهای مختلفی برای محاسبه آنلاین جریان موتور سه فاز وجود دارد که با دریافت اطلاعاتی مانند توان، ولتاژ، ضریب توان و راندمان، مقدار تقریبی جریان را محاسبه می کنند.

با این حال در پروژه های صنعتی مهم، نباید تنها به محاسبه آنلاین اکتفا کرد. بررسی شرایط واقعی کار، نوع بار، روش راه اندازی و مشخصات درج شده روی پلاک موتور، دقت محاسبات را افزایش می دهد.

جمع بندی

محاسبه جریان موتور سه فاز یکی از مهم ترین مراحل در طراحی و اجرای سیستم های برق صنعتی است. با استفاده از فرمول مناسب و بررسی اطلاعات پلاک موتور می توان مقدار جریان مورد نیاز را با دقت مناسبی تعیین کرد.

پارامترهایی مانند توان، ولتاژ، ضریب توان و راندمان تاثیر مستقیمی بر مقدار جریان دارند و نباید در محاسبات نادیده گرفته شوند. همچنین برای انتخاب تجهیزات حفاظتی مانند کلید حرارتی و محافظ موتور، اطلاع از جریان دقیق موتور ضروری است.

اگر برای خرید تجهیزات برق صنعتی، انتخاب قطعات مناسب یا دریافت مشاوره تخصصی نیاز به راهنمایی دارید، می توانید با کارشناسان فروش پرتو بهراد تماس بگیرید تا بهترین انتخاب را متناسب با نیاز پروژه شما پیشنهاد دهند.
