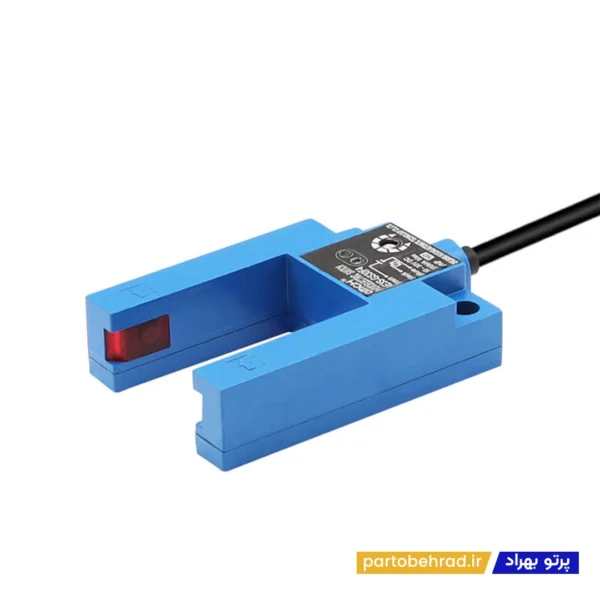

سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3

سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3 یکی از تجهیزات کاربردی برای تشخیص عبور و حضور قطعات در سیستم های اتوماسیون صنعتی، خطوط تولید، ماشین آلات و تجهیزات کنترلی است. این محصول در دسته Optical Slot Sensor یا سنسور نوری شیاری قرار می گیرد و با ایجاد مسیر نوری در قسمت شکاف سنسور، امکان تشخیص اجسام قرار گرفته یا عبور کرده از داخل دهانه را فراهم می کند.

سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3 دارای خروجی PNP از نوع NO+NC، فاصله تشخیص 30 میلی متر، تنظیم حساسیت و زمان پاسخ 1 میلی ثانیه است. این سنسور با تغذیه DC کار می کند و برای اتصال به ورودی های مناسب PLC و کنترلرهای صنعتی گزینه ای کاربردی محسوب می شود. بدنه با ابعاد 20×55×72 میلی متر و درجه حفاظت IP65 نیز استفاده از آن را در بسیاری از محیط های صنعتی امکان پذیر می کند.

چرا سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3 انتخاب مناسبی است؟

سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3 به دلیل طراحی شیاری، برای تشخیص عبور یا قرارگیری اجسام در محدوده مشخص بسیار مناسب است. برخلاف سنسورهای نوری انعکاسی که عملکرد آنها به میزان بازتاب سطح جسم وابسته است، در سنسورهای شیاری جسم هنگام ورود به شکاف، مسیر نوری را تغییر می دهد و وضعیت خروجی سنسور تغییر می کند.

خروجی PNP از نوع NO+NC امکان استفاده از هر دو وضعیت کنتاکتی در مدار کنترل را فراهم می کند و انعطاف بیشتری برای طراحی مدارهای فرمان و کنترل صنعتی در اختیار کاربر قرار می دهد. زمان پاسخ 1 میلی ثانیه نیز این مدل را برای کاربردهای سریع مانند شمارش و تشخیص عبور قطعات مناسب می سازد.

کاربردهای سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3 در سیستم های برق صنعتی

تشخیص عبور قطعات از داخل دهانه سنسور

شمارش قطعات در خطوط تولید

تشخیص موقعیت قطعات

کنترل حرکت قطعات در ماشین آلات

تشخیص ورود و خروج محصولات

سیستم های نوار نقاله

ماشین آلات بسته بندی

تجهیزات اتوماسیون صنعتی

کنترل موقعیت مکانیزم های متحرک

اتصال به PLC و کنترلرهای صنعتی

مدارهای فرمان و کنترل

ویژگی های تکمیلی سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3

نوع محصول: سنسور نوری شیاری

نوع طراحی: یو شکل و شکاف دار

مدل: AE3S-GS30-P3

نوع خروجی: PNP NO+NC

فاصله تشخیص: 30 میلی متر

نوع جسم قابل تشخیص: اجسام مات

تنظیم حساسیت: دارد

زمان پاسخ: 1 میلی ثانیه

تأخیر اتصال: 1.5 میلی ثانیه

منبع نور: مادون قرمز 660 نانومتر

ولتاژ تغذیه: DC 12 تا 24 ولت

محدوده تغذیه: DC 6 تا 36 ولت

جریان مصرفی: حداکثر 20 میلی آمپر

جریان خروجی کنترلی: حداکثر 200 میلی آمپر

حفاظت مدار: حفاظت در برابر اتصال معکوس، اضافه ولتاژ و اتصال کوتاه بار

دمای کاری: 30- تا 65+ درجه سانتی گراد

رطوبت کاری: 35 تا 95 درصد RH

ابعاد: 20×55×72 میلی متر

جنس بدنه: آلیاژ آلومینیوم دایکست و ABS

جنس سطح تشخیص: PMMA

درجه حفاظت: IP65

طول کابل: 2 متر

مزایا و معایب سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3

مزایا

طراحی یو شکل و مناسب برای تشخیص عبور قطعات

خروجی PNP از نوع NO+NC

زمان پاسخ سریع 1 میلی ثانیه

فاصله تشخیص 30 میلی متر

قابلیت تنظیم حساسیت

منبع نور مادون قرمز 660 نانومتر

قابلیت اتصال به PLC و تجهیزات کنترلی

حفاظت در برابر اتصال معکوس و اتصال کوتاه بار

مناسب برای شمارش و تشخیص موقعیت قطعات

ابعاد مناسب برای استفاده در ماشین آلات صنعتی

معایب

خروجی PNP است و باید با نوع ورودی PLC یا کنترلر سازگاری داشته باشد.

درجه حفاظت IP65 است و برای محیط هایی که به حفاظت بالاتر در برابر آب و گردوغبار نیاز دارند باید شرایط نصب بررسی شود.

فاصله تشخیص 30 میلی متر است و هنگام طراحی مکانیکی دستگاه باید ابعاد و دهانه سنسور در نظر گرفته شود.

ویژگی های کوتاه سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3

• برند: OMCH
• مدل: AE3S-GS30-P3
• نوع محصول: سنسور نوری یو شکل
• دسته بندی: Optical Slot Sensor
• نوع خروجی: PNP NO+NC
• فاصله تشخیص: 30mm
• منبع نور: مادون قرمز 660nm
• ولتاژ تغذیه: DC 12-24V
• زمان پاسخ: 1ms
• ابعاد: 20×55×72mm
• درجه حفاظت: IP65
• طول کابل: 2 متر
• کاربرد: تشخیص، شمارش و کنترل عبور قطعات
• مناسب برای: اتوماسیون صنعتی، PLC و ماشین آلات

نکته مهم

سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3 دارای خروجی PNP NO+NC است؛ بنابراین پیش از خرید و نصب باید نوع ورودی PLC یا کنترلر با خروجی سنسور مطابقت داشته باشد. همچنین فاصله تشخیص این مدل 30 میلی متر است و قطعه مورد نظر باید هنگام عبور در محدوده عملکرد مناسب سنسور قرار بگیرد. مشخصات رسمی OMCH، مدل P3 را به عنوان نسخه PNP با خروجی NO+NC در خانواده AE3S-GS30 معرفی می کند.

چرا سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های اتوماسیون صنعتی، تشخیص دقیق عبور و موقعیت قطعات می تواند نقش مهمی در کنترل فرآیند، شمارش محصولات و هماهنگی بین بخش های مختلف ماشین داشته باشد. سنسور نوری یو شکل OMCH مدل AE3S-GS30-P3 با طراحی شیاری، فاصله تشخیص 30 میلی متر، زمان پاسخ 1 میلی ثانیه و خروجی PNP NO+NC امکان تشخیص سریع قطعات و ارسال سیگنال کنترلی به PLC را فراهم می کند.

حفاظت مدار، تنظیم حساسیت و ساختار مقاوم این سنسور باعث می شود بتوان از آن در خطوط تولید، ماشین آلات بسته بندی، نوار نقاله ها و تجهیزات مختلف اتوماسیون استفاده کرد. انتخاب این مدل می تواند به ساده تر شدن فرآیند تشخیص قطعات، افزایش سرعت کنترل و کاهش خطا در سیستم های صنعتی کمک کند.
