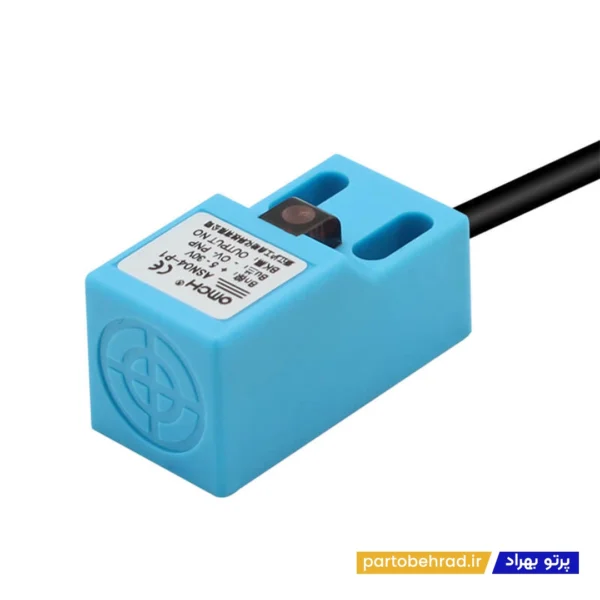

سنسور القایی OMCH مدل ASN-04P3

سنسور القایی OMCH مدل ASN-04P3 یکی از سنسورهای مجاورتی صنعتی برای تشخیص بدون تماس قطعات فلزی در سیستم های اتوماسیون، ماشین آلات و تجهیزات کنترلی است. این مدل با بدنه 18×18×36 میلی متر، طراحی غیرشیلددار و خروجی PNP از نوع NO+NC، امکان تشخیص موقعیت قطعات فلزی و ارسال سیگنال به PLC و مدارهای فرمان را فراهم می کند. مدل ASN-04P3 در خانواده سنسورهای القایی OMCH قرار دارد و برای کاربردهای صنعتی با نیاز به فاصله تشخیص 5 میلی متر طراحی شده است.

سنسور القایی OMCH مدل ASN-04P3 دارای فاصله تشخیص 5 میلی متر ±10 درصد و فاصله تنظیم 0 تا 5.5 میلی متر است. خروجی چهار سیمه PNP با عملکرد NO+NC امکان استفاده از دو وضعیت نرمال باز و نرمال بسته را در مدار کنترل فراهم می کند. تغذیه این مدل DC بوده و محدوده ولتاژ آن 6 تا 36 ولت DC است که ولتاژ نامی 12 تا 24 ولت DC را پوشش می دهد.

چرا سنسور القایی OMCH مدل ASN-04P3 انتخاب مناسبی است؟

سنسور القایی OMCH مدل ASN-04P3 برای تشخیص فلز بدون تماس مستقیم طراحی شده است. در نتیجه می توان از آن برای تشخیص موقعیت، شمارش و کنترل حرکت قطعات فلزی در ماشین آلات و خطوط تولید استفاده کرد، بدون اینکه تماس مکانیکی مداوم باعث فرسایش سنسور یا قطعه شود.

یکی از ویژگی های مهم ASN-04P3، فاصله تشخیص 5 میلی متر ±10 درصد است که نسبت به بسیاری از سنسورهای القایی کوچک، فاصله کاری بیشتری ایجاد می کند. طراحی غیرشیلددار این مدل نیز برای کاربردهایی مناسب است که به فاصله تشخیص بالاتر نیاز دارند.

خروجی PNP از نوع NO+NC و ساختار چهار سیمه، انعطاف بیشتری در طراحی مدار فرمان ایجاد می کند. همچنین جریان مصرفی نوع N/P حداکثر 13mA و خروجی کنترلی حداکثر 200mA اعلام شده است.

کاربردهای سنسور القایی OMCH مدل ASN-04P3 در سیستم های برق صنعتی

تشخیص موقعیت قطعات فلزی

شمارش قطعات فلزی در خطوط تولید

کنترل انتهای مسیر مکانیزم ها

تشخیص حرکت قطعات و تجهیزات

ماشین آلات صنعتی

دستگاه های بسته بندی

سیستم های نوار نقاله

تجهیزات مونتاژ

ماشین ابزارها

تابلوهای برق و مدارهای فرمان

سیستم های PLC و اتوماسیون صنعتی

کنترل موقعیت تجهیزات مکانیکی

ویژگی های تکمیلی سنسور القایی OMCH مدل ASN-04P3

نوع محصول سنسور القایی مجاورتی

برند OMCH

مدل ASN-04P3

نوع خروجی PNP

نوع عملکرد NO+NC

تعداد سیم 4 سیمه

نوع نصب غیرشیلددار

ابعاد 18×18×36 میلی متر

فاصله تشخیص 5 میلی متر ±10 درصد

فاصله تنظیم 0 تا 5.5 میلی متر

فرکانس پاسخ DC برابر با 1kHz

ولتاژ تغذیه DC 12 تا 24 ولت

محدوده مجاز تغذیه DC 6 تا 36 ولت

جریان مصرفی ≤13mA

خروجی کنترلی ≤200mA

جسم استاندارد تشخیص آهن SPCC با ابعاد 18×18×1 میلی متر

درجه حفاظت IP67

جنس بدنه برنج با روکش نیکل

جنس سطح تشخیص ABS

طول کابل 2 متر

دمای کاری 30- تا 65+ درجه سانتی گراد

رطوبت کاری 35 تا 95 درصد RH

مزایا و معایب سنسور القایی OMCH مدل ASN-04P3

مزایا

خروجی PNP با عملکرد NO+NC

پیکربندی چهار سیمه

فاصله تشخیص 5 میلی متر

طراحی غیرشیلددار مناسب برای کاربردهای با فاصله تشخیص بیشتر

تشخیص بدون تماس قطعات فلزی

محدوده تغذیه DC از 6 تا 36 ولت

فرکانس پاسخ 1kHz

حفاظت در برابر اتصال معکوس

حفاظت در برابر اضافه ولتاژ

حفاظت در برابر اتصال کوتاه بار

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

کابل 2 متری

مناسب برای PLC و سیستم های اتوماسیون صنعتی

معایب

برای تشخیص فلزات غیرمغناطیسی ممکن است فاصله تشخیص کاهش پیدا کند.

به دلیل غیرشیلددار بودن، فضای نصب اطراف سنسور باید مطابق شرایط نصب انتخاب شود.

پیش از نصب باید سازگاری خروجی PNP و عملکرد NO+NC با ورودی PLC یا کنترلر بررسی شود.

ویژگی های کوتاه سنسور القایی OMCH مدل ASN-04P3

• برند : OMCH
• مدل : ASN-04P3
• نوع محصول : سنسور القایی مجاورتی
• نوع خروجی : PNP
• نوع عملکرد : NO+NC
• تعداد سیم : 4 سیمه
• نوع نصب : غیرشیلددار
• ابعاد : 18×18×36 میلی متر
• فاصله تشخیص : 5 میلی متر ±10 درصد
• فاصله تنظیم : 0 تا 5.5 میلی متر
• فرکانس پاسخ : 1kHz DC
• ولتاژ تغذیه : DC 12 تا 24V
• محدوده ولتاژ : DC 6 تا 36V
• جریان مصرفی : ≤13mA
• خروجی کنترلی : ≤200mA
• درجه حفاظت : IP67
• طول کابل : 2 متر

نکته مهم

قبل از خرید سنسور القایی OMCH مدل ASN-04P3، نوع خروجی PNP، عملکرد NO+NC، تعداد سیم و محدوده ولتاژ تغذیه را با مشخصات PLC یا کنترلر بررسی کنید. همچنین باید فاصله نصب سنسور تا قطعه فلزی در محدوده عملکرد آن قرار داشته باشد. طبق مشخصات رسمی OMCH، جسم استاندارد تشخیص این مدل آهن SPCC با ابعاد 18×18×1 میلی متر است و فاصله تشخیص اسمی آن 5 میلی متر ±10 درصد اعلام شده است.

چرا سنسور القایی OMCH مدل ASN-04P3 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های اتوماسیون صنعتی، تشخیص موقعیت قطعات بدون تماس مکانیکی باعث کاهش استهلاک و افزایش قابلیت اطمینان تجهیزات می شود. سنسور القایی OMCH مدل ASN-04P3 با فاصله تشخیص 5 میلی متر، خروجی PNP چهار سیمه و عملکرد NO+NC، برای کنترل موقعیت و تشخیص قطعات فلزی در ماشین آلات و خطوط تولید گزینه ای کاربردی است.

درجه حفاظت IP67، بدنه برنجی با روکش نیکل و کابل 2 متری نیز این مدل را برای استفاده در محیط های صنعتی مناسب می کند. همچنین حفاظت در برابر اتصال معکوس، اضافه ولتاژ و اتصال کوتاه بار، ایمنی بیشتری برای استفاده در مدارهای کنترل ایجاد می کند.

اگر قصد خرید سنسور القایی OMCH مدل ASN-04P3 را دارید، این مدل با فاصله تشخیص 5 میلی متر، خروجی PNP از نوع NO+NC، تغذیه DC و حفاظت IP67، گزینه ای مناسب برای پروژه های برق صنعتی و اتوماسیون است.
